↵Sistem de prindere a plăcilor șinei

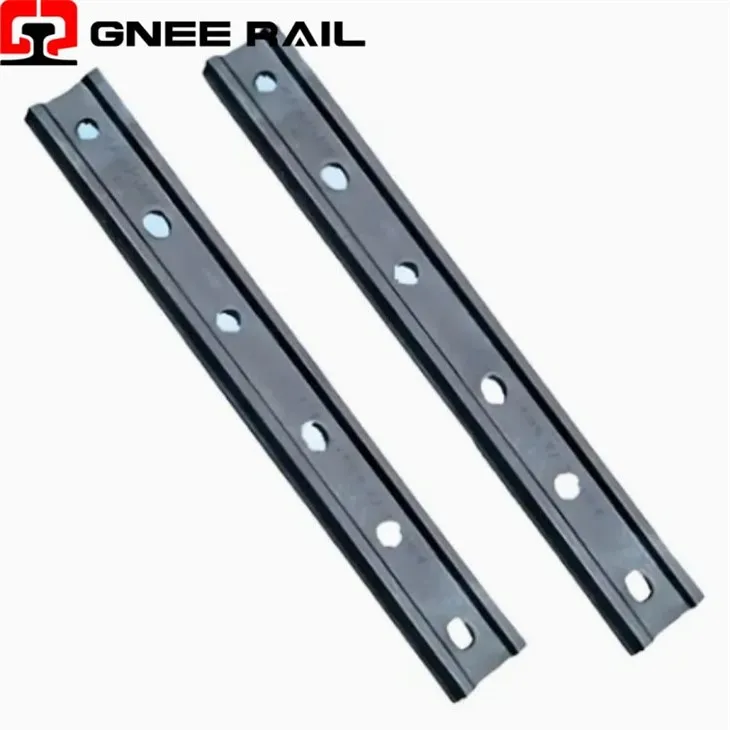

O placă feroviară (cunoscută și sub denumirea de bară de îmbinare sau bară de îmbinare) este o componentă mecanică fundamentală folosită pentru a uni două secțiuni de capăt de șină-pentru-la o îmbinare a șinei cu șuruburi. Fabricat în mod obișnuit din oțel de înaltă-rezistență prin procese de forjare sau laminare, este alcătuit dintr-o pereche de plăci metalice simetrice care sunt prinse cu șuruburi pe inelele șinelor adiacente. Funcția principală a plăcuței este de amenține alinierea șinei, transmite momentele de încovoiere prin îmbinare și asigură continuitate longitudinală limitatăpermițând în același timp expansiunea termică controlată în calea îmbinată.
Specificatii tehnice:
| Caracteristică | Categorie | Detaliu specific / Caracteristică | |
|---|---|---|---|
| Rol structural primar | Inginerie | Conector de fascicul flexibil la îmbinările șinei | |
| Proprietatea materialului cheie | Fabricarea | Rezistență ridicată la oboseală și rezistență la fractură | |
| Focalizare critică de întreținere | Operațional | Tensiunea șuruburilor și uzura la suprafețele de contact | |
| Aplicație primară modernă | Operațional | Imbinari izolate, rosturi de dilatatie, zone de tranzitie | |
| Eficiența transferului de încărcare | Inginerie | Continuitate parțială (creează „punct slab” în pistă) | |
| Modul de eșec tipic | Întreţinere | Oboseală Crăpare la găurile pentru șuruburi sau uzură dincolo de limite | |
| Evoluția designului | Istoric | De la plăci plate simple la secțiuni conturate, compromise |
Perspectivă mecanică și de instalare
Mecanism de transfer al sarcinii: Funcționează ca aconector de fascicul flexibilcare transferă sarcinile verticale de încovoiere de la un capăt al șinei la altul prin forfecare în șuruburi și presiunea purtătoare împotriva inimii șinei, reducând efectiv deschiderea nesusținută la îmbinare.
Conservarea alinierii: Suprafața interioară conturatălocalizează și aliniază pozitivcapetele și inelele șinei, menținând geometria verticală și orizontală corectă în spațiul de îmbinare, în ciuda sarcinilor dinamice pe roți.
Dispoziție de continuitate limitată: Oferăcontinuitate parțială, dar incompletăcomparativ cu îmbinările sudate. Rigiditatea la încovoiere a plăcuței este semnificativ mai mică decât șina solidă, creând un „punct moale” în șină care suferă un impact dinamic mai mare.
Perspectivă de instalare, întreținere și integrare a sistemului
- Considerații de inginerie a suprafețelor: Poate prezentatratamente de suprafață specializatecum ar fi shot peening pentru a induce solicitări reziduale de compresiune, îmbunătățind rezistența la oboseală în punctele critice de concentrare a tensiunilor, cum ar fi găurile pentru șuruburi.
- Toleranța dimensională: Necesitătoleranțe geometrice strânsepentru potrivirea profilului, alinierea găurilor și planeitatea pentru a asigura transferul corect al sarcinii și pentru a preveni uzura prematură sau slăbirea șuruburilor.
- Protocoale de control al calității: Sub rezervatestare riguroasă ne-distructivă (NDT)inclusiv inspecția particulelor magnetice sau testarea cu ultrasunete pentru a detecta defecțiunile interne care ar putea duce la-defecțiuni în funcționare sub încărcare ciclică.
