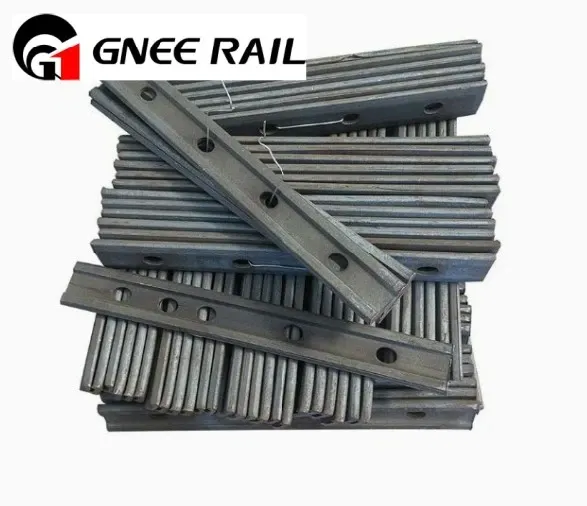

Placă de pește din oțel feroviar

Name: Placă de pește din oțel feroviar - Fabricile de producători de farfurii de pește din oțel din China
Brand: GNEE
SKU: 275316028

Fishplates (despicături de articulații ale șinei) sunt cunoscute în mod obișnuit sub numele de despicături de șină, numite și plăci de pește, care joacă un rol de conectare la îmbinările feroviare . sunt împărțite în șinele ușoare, șinele grele și șinele de macara . Placurile de pește sunt un tip de element de fixare utilizat pentru conectarea șinelor.

Trimite anchetă

Vorbeste acum

Descriere

Parametrii tehnici

Funcții ale plăcilor de pește:

Categorie	Funcția primară
Scopul principal	Conectează capetele feroviare pentru a menține continuitatea căii
Transfer de încărcare	Distribuie forțele de impact ale roților pe articulație pentru a reduce bătăile de la capătul feroviar
Păstrarea gabaritului	Menține alinierea corespunzătoare a șinei și previne deplasarea laterală
Expansiune termică	Găzduiește mișcarea termică a șinei prin decalajul proiectat
Amortizare vibrații	Absoarbe impactul pe șinele rotile (deși mai zgomotos decât sudurile)

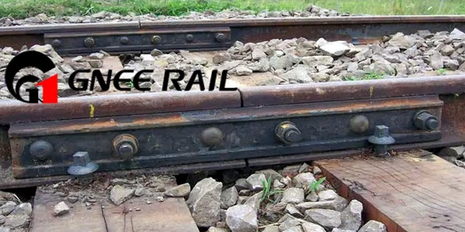

Railway Steel Fish Plate

Comparație tipuri de plăci de pește

Tip	Caracteristici de proiectare	Aplicații tipice	Pro și contra
Placă de pește standard	Design simetric plat	Piste de viteză mică, laterale de curte	Costuri reduse, dar necesită o re-ridare frecventă
Placă de pește izolată	Strat de izolare din nylon/compozit	Circuite de pistă electrificate	Previne scurgerea semnalului, dar rezistența redusă
Placă de pește grea	Profil mai gros (oțel din aliaj 60SI2MN)	Linii grele, gradienți abrupți	Rezistență sporită la oboseală la costuri mai mari
Placă de pește lipită	Interfață epoxidică legată	Abordări de pod, zone de tranziție	Absorbție superioară a vibrațiilor; Instalare complexă

Railway Steel Fish Plate

Specificații pentru plăci de pește

Tip de model	Tip de șină aplicabil	Material	Lungime (mm)	Grosime (mm)	Găuri de șuruburi
4- Lumina de găuri	30-50 kg/m șină ușoară	Q235 Oțel ușor	600-800	20-25	4
6- standard de găuri	50-60 kg/m convențional	55# Oțel/Q345	820-1000	24-28	6
6- HOW Heavy Duty	60-75 kg/m Heavy Haul	60SI2MN Oțel din aliaj	1000-1200	28-32	6
Tip izolat	60 kg/m electrificat	Compozit din fibră de sticlă	1000	30	6
Articulație lipită	60 kg/m mare viteză	60SI2MN+EPOXY	1200	32	6
