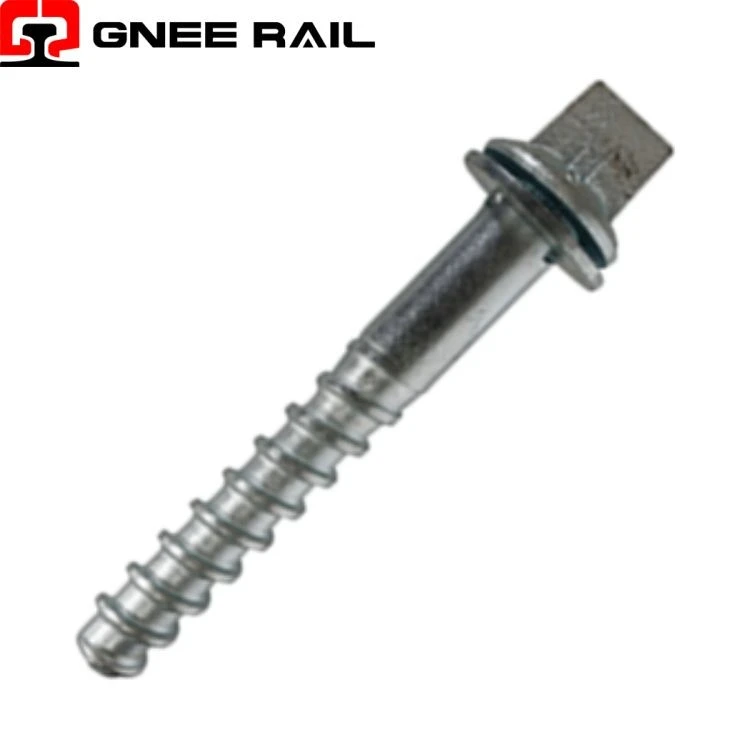

↵Sistem de fixare cu șuruburi șină
Acest raport oferă o examinare tehnică concisă a sistemelor Railway Screw Spike, concentrându-se pefizica cuplului de instalare, mecanismele de defecțiune măsurabile și identificarea vizuală a variantelor. Analiza evită în mod deliberat suprapunerea cu discuțiile anterioare privind fluajul interfeței diblului, invalidarea certificării sistemului sau tabelele de cuplu EN13481-2. Accentul aici estepractice și distincte: cum țin vârfurile șuruburilor, cum eșuează și cum să le deosebești la vedere.
Specificatii tehnice:
| Variantă | Forma capului | Diametru filet | Tip de unitate | Caracteristică vizuală distinctă | Selecție greșită-obișnuită |
|---|---|---|---|---|---|
| AREMA (America de Nord) | Pătrat (1-1/8") | 3/4" - 10 UNC | Priză pătrată / cheie manuală | Cap cu patru-laturi; fără profil hexagonal | Confundat cu metrica hexagonală-necesară unelte diferite |
| Standard european (EN) | Hexagonal | M22(22 mm) | Priză hexagonală (22 mm AF) | Cap cu șase-laturi;umărul tijei adesea prelucrat | Comandate cu fir UNC-nu se angajează diblul metric |
| Chineză de -viteză mare (TB/T 3396) | Hexagonal | M22(standard) sauM24 excentric | Priză hexagonală (22 mm/24 mm AF) | Guler excentric vizibil; decalajul capului față de linia centrală a tijei | S-a pierdut capacitatea de reglare a gabaritului înlocuită cu vârful standard- |
| Reparații supradimensionate (global) | Hexagonal | M24 (24 mm) | Priză hexagonală (24 mm AF) | Cap/profil mai maredecât standardul M22 | Instalat fără a verifica starea diblului-benzile de filet |
| Varianta izolată (DC electrificată) | Hexagonal | M22 | Priză hexagonală | Guler izolator colorat(adesea roșu/galben) sub cap | Risc de eroare la pământ de tracțiune instalat-un vârf standard |
Interval de performanță:
Rețele de dormitoare din beton (viteză mare-globală și transport greu):
Șuruburile sunt celeancora mecanică exclusivăpentru traverse din beton armat-diblu-de plastic. Umeri turnați-(E-Clip/SKL) concurează, dar șurubul + diblul rămâne dominant pentru o rezistență la tragere de 60-90 kN la un cost mai mic al componentelor.
Zone de tranziție (butoane pod și treceri la nivel):
Specificat undeîncărcare de impactdin cauza modificărilor de rigiditate a căii ar slăbi elementele de fixare bazate pe frecare-. Interblocarea mecanică filetată rezistă forțelor de accelerație verticală care cainele de lucru se ridică în sus.
Secțiuni de traseu-inundă și de imersie:
Pista scufundată (traversări de maree, zone inundabile) necesităancore rezistente la coroziune{0}cu capacitate previzibilă de retragere. Diblurile PA66 nu se umfla sau putrezesc; vârfurile șuruburilor pot fi acoperite cu HDG/Dacromet-. Traversele din lemn cu vârfuri de câine eșuează catastrofal în cicluri identice de imersie.
Întreținere și perspectivă operațională
Relaxare cuplului (gradată, 0,5-1,5% la 10 MGT):
Mișcarea-micro-indusă de vibrații între flancurile filetului reduce forța de strângere. Pragul de intervenție:cuplul rezidual<70% of installation specification. Detection: hand torque audit. Frequency: 12-18 months on heavy haul >40 MGT.
Dowel Creep (Orizont 15-20 ani):
Polimerul PA66 se deformează lent sub sarcină de tracțiune susținută. Prinderea firului scade. Pragul de intervenție:testul de cuplu-de retragere<50% of installation value. Detectare: testare trimestrială a probelor. Înlocuire: extragerea diblului + introducerea diblului nou (12-15 minute per locație).
Pitting de coroziune a tijei (de coastă/tunel):
Inițierea ruginii roșii nu condamnă. Intervenția declanșată cândadâncimea gropii depășește 1,5 mm (measured by caliper or laser). Section loss >20% reduce rezistența la torsiune-capul vârfului se poate forfea la cuplul de îndepărtare. Prevenire: specificație HDG/Dacromet.
