↵Sistem de prindere a plăcilor șinei

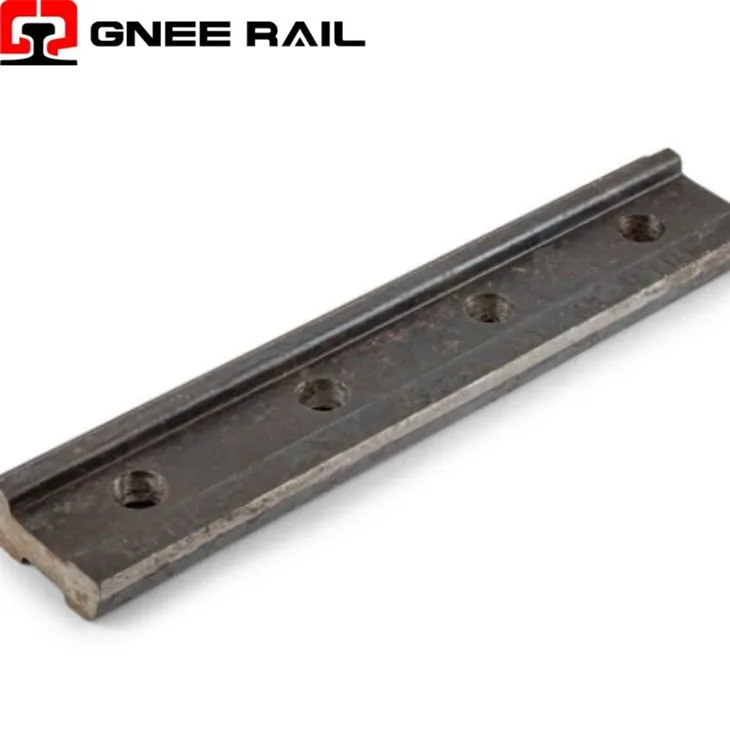

O placă feroviară (cunoscută și sub numele de bară de îmbinare sau bară de îmbinare) este o componentă structurală critică folosită pentru a uni două capete de șină împreună la o îmbinare a șinei. Fabricat din oțel cu carbon mediu sau înalt-, acesta constă dintr-o pereche de plăci metalice simetrice care sunt prinse cu șuruburi pe banda (partea) a fiecărei șine, creând o îmbinare mecanică care transferă sarcinile între secțiunile șinei adiacente.
Specificatii tehnice:
| Aspect | Placă standard | Pește de compromis | Placă de pește înclinată |
|---|---|---|---|
| Funcția primară | Îmbinarea secțiunilor de șină identice | Îmbinarea diferitelor profile/secțiuni șine | Acomodarea diferențelor de înălțime a șinei |
| Compoziția materialului | Oțel cu carbon mediu-cu acoperire de protecție | Oțel cu carbon mediu-profilat special | Oțel forjat cu design offset |
| Proprietăți electrice | Conductiv | Conductiv | Conductiv |
| Aplicații tipice | Imbinari generale sine, reparatii temporare | Zone de tranziție între diferite tipuri de șine | Tranziții în înălțimea șinei la trecerile la nivel |
| Focus de întreținere | Etanșarea șuruburilor, detectarea fisurilor, monitorizarea uzurii | Monitorizarea alinierii, observarea modelului de uzură | Monitorizare diferenţială de înălţime, securitate bolţ |
| Complexitatea instalării | Moderat | Ridicat (necesită o aliniere precisă) | Moderat |
| Compatibilitate Common Rail | Numai secțiuni de șină potrivite | Două secțiuni diferite de șină | Sine cu diferente de inaltime |
Perspectivă funcțională și inginerească
Pod de transfer structural de sarcină: Utilitatea de bază este de a crea o punte mecanică care transferă forțele verticale, laterale și longitudinale între două capete ale șinei, menținând continuitatea structurală acolo unde sudarea completă nu este posibilă sau practică.
Conservarea alinierii geometrice: Prin strângerea strânsă de ambele benzi de șină, plăcile de pescuit asigură alinierea precisă a capetelor șinei, menținând ecartamentul șinei, nivelul transversal{0}}și geometria liniei adecvate la interfața de îmbinare.
Managementul expansiunii termice: În căile tradiționale îmbinate sau în locații specifice, plăcile de pescuit permit mișcarea longitudinală controlată între capetele șinei pentru a acomoda forțele de dilatare și contracție termică.
Întreținere și perspectivă operațională
- Nod sistem de semnalizare:Acționează ca un nod critic în semnalizarea circuitului de cale; plăcile izolate asigură întreruperea electrică necesară pentru a defini secțiunile blocului, făcându-le indispensabile pentru infrastructura de semnalizare de siguranță.
- Activator de modularitate și modernizare:Facilitează construcția șinelor modulare, înlocuirea secțiunilor și reparațiile pe teren fără a necesita instalații mobile de sudură, oferind flexibilitate logistică pentru întreținere și upgrade de rețea.
- Semnătura acustică și de vibrații:Creează o semnătură acustică distinctă și previzibilă de tip „clic-clac” și vibrație, care, deși reprezintă un dezavantaj pentru zgomot, oferă o confirmare sonoră a trecerii roților pentru anumite sisteme de monitorizare.
Furnizor Gnee Professional
