Sistemul de prindere a căii ferate SKL

Sistemul de prindere a căii ferate SKL

Sistemul de prindere șinelor SKL este o soluție de fixare elastică cu șuruburi pentru fixarea șinelor de traverse de beton și structuri de șine. Combină cleme de tensionare SKL, vârfuri de șurub, dibluri din plastic, plăci unghiulare și plăcuțe de șină pentru a oferi prindere fiabilă a șinei, reținere laterală, izolație electrică și control al vibrațiilor pentru aplicații de-viteză mare, convenționale, grele- și feroviare urbane.
Trimite anchetă
Vorbeste acum
Descriere
Parametrii tehnici

Sistem de fixare șine SKL



TheSistem de prindere șină SKLeste o soluție de fixare a șinelor elastice cu șuruburi, concepută pentru a oferi strângere fiabilă a șinei, reținere laterală, izolație electrică și control al vibrațiilor pentru șinele de cale ferată moderne. Este utilizat pe scară largă pe liniile feroviare de mare-viteză, trafic mixt-convențional, transport greu-de marfă și linii de tranzit urban, cu configurații potrivite atât pentru aplicații cu balastare, cât și pentru căile de cale.



Sistemul constă de obicei dinCleme de tensionare cu arc SKL, vârfuri cu șuruburi, dibluri din plastic, plăci de ghidare în unghi, și plăcuțe elastice pentru șine. Variante de cleme SKL precumSKL 12, SKL 14, șiSKL 21sunt concepute pentru a menține o strângere constantă a șinei și pentru a ajuta la rezistența mișcării șinei longitudinale, în timp ce geometria de fixare oferă o reținere laterală eficientă a șinei și protecție împotriva răsturnării șinei-.



componente ale sistemului de fixare sKL Rail



Articol Componentă Tipuri Fotografie
1 Clip pentru șină Rail Clip SKL1, SKL3, SKL14, SKL21
2 Screw Spike Screw Spike Ss25, Ss35, DHS35, Ss8
3 Diblu șină Rail Dowel Sdu9, Sdu25, Sdue S3
4 Placă unghiulară Angle Plate Wfp14k, Wfp21k
5 Pad șină Rail Pad Zw600, Zw700



Pentru proiectele de infrastructură feroviară, sistemul de prindere SKL oferă fixare elastică a șinei, reținere fiabilă a ecartamentului, izolație electrică, atenuare a vibrațiilor și impactului și capacitatea de ajustare a ecartamentului. Designul său cu șuruburi sprijină, de asemenea, asamblarea și întreținerea eficientă, făcându-l potrivit pentru condițiile de operare feroviare exigente.



GNEE RAILfurnizează componente ale sistemului de prindere șinelor SKL și soluții complete de fixare pentru proiecte de construcție, reînnoire și întreținere a căilor ferate. În funcție de cerințele proiectului, putem oferi diferite configurații de cleme SKL, componente de fixare a șinei, specificații tehnice și soluții de aprovizionare personalizate.



Aveți nevoie de sisteme de prindere șinelor SKL pentru proiectul dvs. feroviar?



👉 Contactați GNEE RAIL pentru specificații de fixare a șinei SKL, prețuri, mostre și soluții personalizate.



[Solicitați o cotație] | [Obțineți specificații tehnice] | [Contactați GNEE RAIL]



Caracteristici structurale ale sistemului de prindere șine SKL



Sistemul de prindere a șinei SKL utilizează o structură modulară care combină strângerea șină elastică, reținerea laterală, controlul vibrațiilor, izolarea electrică și instalarea eficientă.



Clema de tensionare SKL, inclusiv SKL 1, SKL 12, SKL 14 și SKL 21, asigură prindere elastică fiabilă și reținere laterală a șinei sub sarcini dinamice. Șuruburile pentru traverse și diblurile din plastic, cum ar fi Ss25, Ss35, DHS35, Sdu9 și Sdu25, fixează ansamblul de fixare pe traversele din beton.

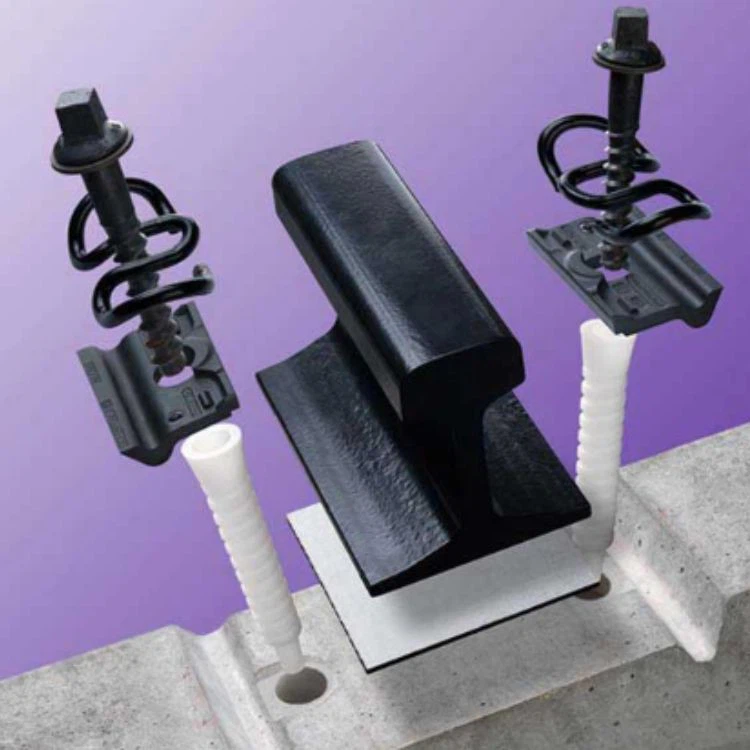

SKL Rail Fastening System



Placa de ghidare unghiulară, cum ar fi Wfp14k, transferă forțele laterale și sprijină reglarea ecartamentului șinei, în timp ce suportul elastic al șinei asigură amortizarea vibrațiilor, absorbția impactului, izolație electrică și rigiditate controlată a căii. Componentele SKL pot fi, de asemenea, pre-asamblate într-o poziție de parcare pentru o instalare mai rapidă-pe șantier.



Parametru Caietul de sarcini
Modele cu cleme SKL 1, SKL 12, SKL 14, SKL 21
Tipul piesei Sine balastate și plăci
Reglarea ecartamentului Disponibil prin selecția plăcii de ghidare
Aplicații De mare-viteză, grea-transport, linie principală și metrou



FAQ



  • Ce componente alcătuiesc un sistem standard de fixare a șinelor SKL?



Un sistem standard de fixare a șinei SKL constă din cleme de tensiune SKL, șuruburi de traversă sau vârfuri de șuruburi, dibluri din plastic, plăci de ghidare în unghi, plăcuțe elastice și șaibe. Modelele comune includ SKL 1, SKL 12, SKL 14 și SKL 21.



  • Care sunt avantajele cheie ale clemei de tensionare SKL?



Clema de tensiune SKL oferă prindere elastică fiabilă, reținere șinelor laterale, rezistență longitudinală și protecție împotriva înclinării șinei, în timp ce designul său cu șuruburi permite instalarea și întreținerea eficientă.



  • Ce profile și standarde de șină sunt compatibile cu SKL?



Sistemele de prindere SKL pot fi configurate pentru UIC54, UIC60, 115RE, 136RE, BS113A, JIS și alte profile de șină.



  • Unde se folosește sistemul de prindere șinelor SKL?



Sistemele SKL sunt utilizate pentru calea ferată de mare-viteză, căile ferate convenționale, transportul greu de-marfă, metroul și căile ferate urbane, atât pe șinele balastate, cât și pe cele din plăci.
