Sistem de fixare cu șuruburi șină

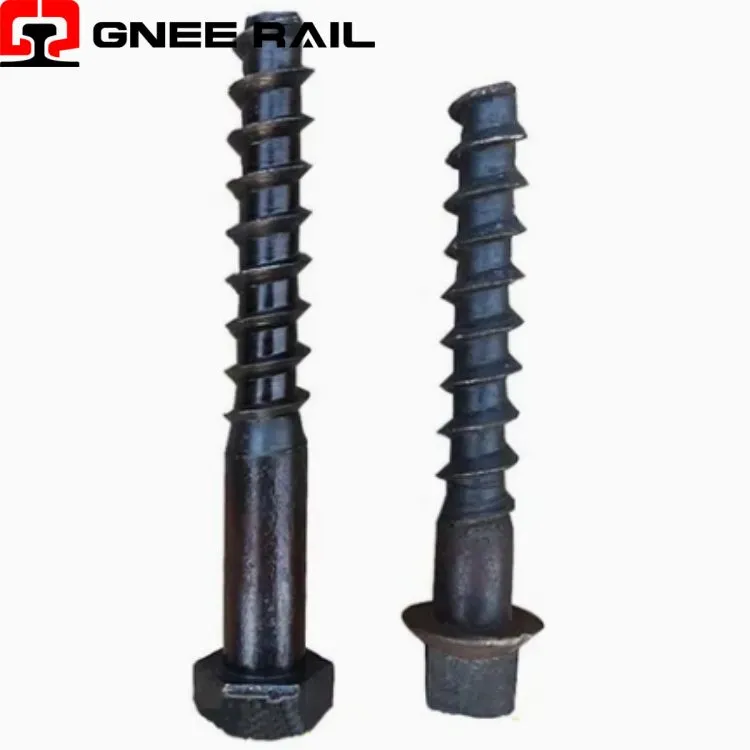

Railway Screw Spike este un dispozitiv de fixare cu filet conceput pentru fixarea plăcilor de bază ale șinei sau atașarea directă a șinei la traverse din lemn, compozit sau beton prin instalare rotativă, mai degrabă decât prin impact. Caracterizat prin filetul elicoidal continuu, configurația cu cap pătrat sau hexagonal și construcția forjată sau laminată, acest dispozitiv de fixare transformă cuplul aplicat în forță de strângere axială, oferind preîncărcare constantă și măsurabilă care rămâne stabilă în condiții de încărcare dinamică a căii.
Specificatii tehnice:
| Parametru | Caietul de sarcini | Caracteristica de performanță |
|---|---|---|
| Procesul de fabricație | Fire rulate sau tăiate | Firele laminate oferă o rezistență superioară la oboseală |
| Grad material | Oțel cu carbon-mediu sau aliat | 1038 – 4140 interval de grad tipic |
| Gama de forțe de prindere | Per element de fixare | 8 – 15 kN (în funcție de aplicație) |
| Cuplul de instalare | Forța de rotație aplicată | Interval tipic 150 – 300 Nm |
| Rezistenta la retragere | Capacitate maximă de extragere- | 15 – 25 kN în cheresteaua sănătoasă |
Perspectivă de instalare și întreținere:
- Optimizarea unghiului elicei:Unghiul de trecere a filetului este calculat pentru a oferi caracteristici de auto-blocare în cazul în care rezistența la frecare depășește tendința de antrenare-spate, prevenind slăbirea spontană sub vibrații fără a necesita mecanisme de blocare suplimentare.
- Profil asimetric al filetului:Flancul portant-încărcăturii prezintă un unghi mai abrupt decât flancul traseu, optimizând transmisia forței în timpul încărcării la tensiune, facilitând în același timp evacuarea curată a așchiilor în timpul instalării.
- Design rază rădăcină:Razele generoase la rădăcinile filetului elimină punctele de concentrare a tensiunilor care ar putea iniția fisuri de oboseală sub sarcinile ciclice de tensiune experimentate în aplicațiile pe șenile.
Întreținere și perspectivă operațională
- Corelația cuplu-la-tensiune:Relațiile stabilite între cuplul aplicat și forța de strângere dezvoltată permit un control precis al tensiunii folosind chei dinamometrice calibrate sau echipamente de instalare automată.
- Cerințe pre-foraj:Specificațiile privind diametrul găurii pilot sunt definite pentru a oferi o deplasare optimă a materialului-găurile subdimensionate riscă să se despartă, în timp ce găurile supradimensionate reduc capacitatea de retragere.
- Optimizarea vitezei de instalare:Pasurile grosiere ale filetului permit inserarea rapidă, menținând în același timp o adâncime suficientă de cuplare a filetului pentru capacitatea de reținere necesară, echilibrând productivitatea instalării cu performanța.
Furnizor Gnee Professional
