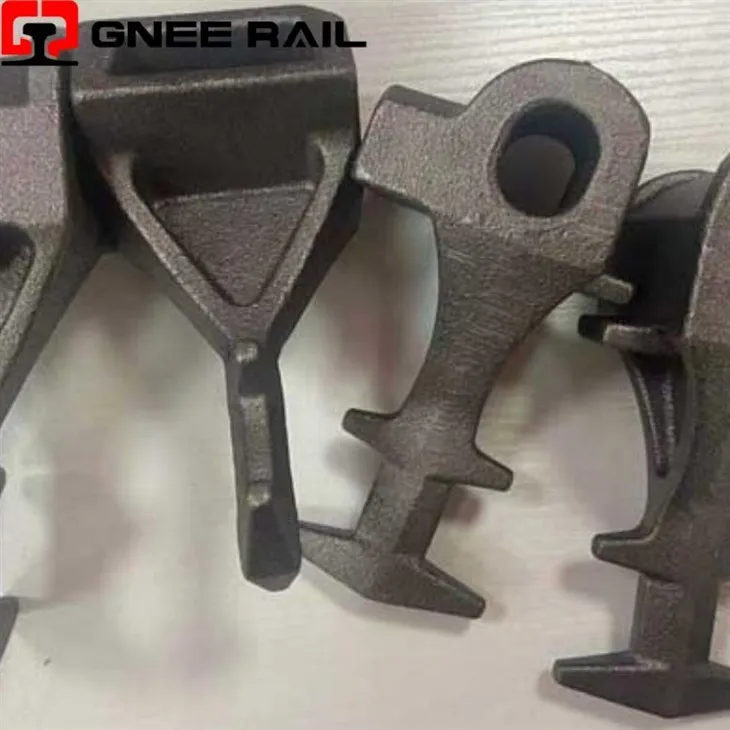

Umăr șină de oțel feroviar

Umerii șinei sunt turnați în traversele de beton ale căii ferate pentru a fixa cleme elastice pentru șine și șina de oțel. Conform diferitelor procese de producție, umerii șinei pot fi împărțiți în turnare-în umăr și sudură-pe umăr, iar ambele tipuri de umăr șinelor au funcția de a fixa clemele de șină elastice și de a proteja clemele de șină împotriva furtului.

Descriere

Parametrii tehnici

↵Sistem de prindere pe umăr șină

Umărul de cale ferată, cunoscut și sub denumirea de umăr de șină, umăr de clemă de șină sau umăr de fixare, este o componentă structurală critică în sistemele moderne de fixare a șinei. Este de obicei un bloc din oțel turnat sau forjat (sau uneori polimer) care este fie integrat în traverse de beton în timpul producției, fie atașat mecanic la traverse din lemn sau oțel. Poziționat adiacent piciorului șinei pe ambele părți, funcția sa principală este de a oferi un punct de ancorare sigur și o suprafață de reacție pentru clemele șinei elastice (cum ar fi clemele E-, clemele SKL sau clemele Nabla).

Railway Shoulder For Railway Fastening System

Perspectivă mecanică și de instalare

Protecție împotriva coroziunii: Caracteristicăacoperiri aplicate sau galvanizarepe componente metalice, în special în medii cu umiditate ridicată, sare sau expunere chimică, pentru a preveni deteriorarea care ar putea compromite integritatea structurală.

Considerații privind înlocuirea câmpului: Proiectat cu diferite grade deînlocuibilitate; unele sunt parte integrantă a traversei (ne{0}}înlocuibile), în timp ce altele sunt concepute ca componente-inlocuibile pe teren cu proceduri standardizate de extracție și instalare.

Perspectivă de instalare, întreținere și integrare a sistemului

Implicații ale modului de eșec: Modurile potențiale de defecțiune includrupere sub sarcini de impact-înalte, uzură progresivă care duce la lărgirea gabaritului sau deteriorarea izolațieiprovocând erori de semnalizare-fiecare necesitând strategii de atenuare diferite.
Considerații privind ciclul de viață: Audurate de viață așteptate diferitecomparativ cu componentele asociate; Umerii din polimer se pot degrada din cauza expunerii la UV, în timp ce umerii metalici pot suferi de coroziune sau oboseală, necesitând o planificare coordonată a înlocuirii.
