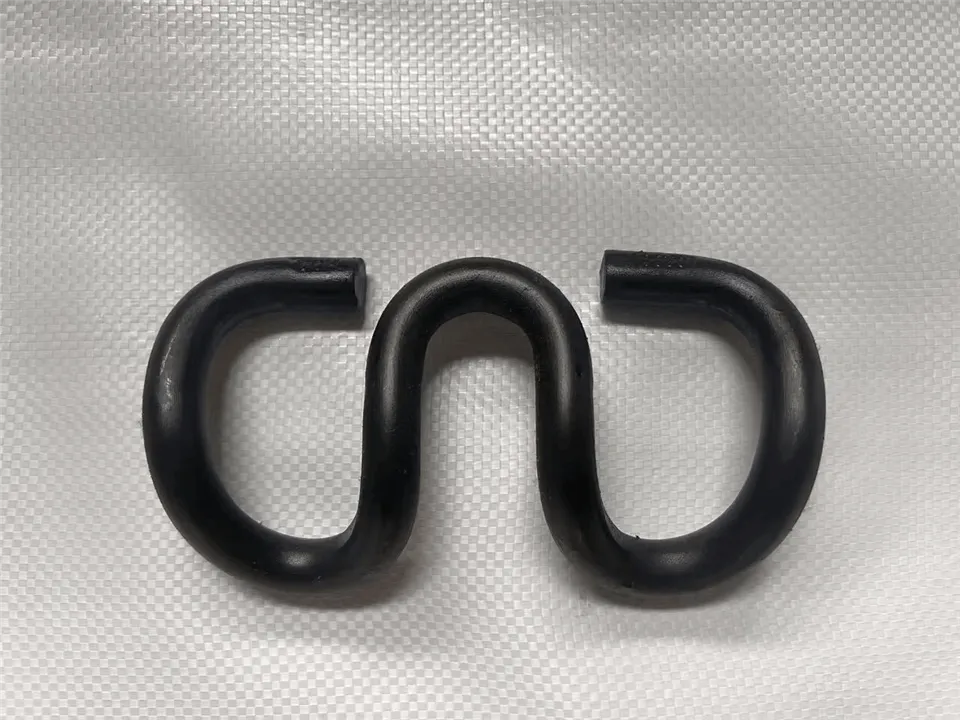

Clipuri SKL feroviare
|
Model |
Material |
Tratarea suprafeței |
Scenariul și calea ferată aplicabile |
Reglarea ecartamentului |
Rezistenta longitudinala |
Elemente de fixare potrivite |
Standardele de conformitate |
|
SKL 12 |
50CrVA |
Electro-galvanizare (mai mare sau egală cu 25μm) |
Tramvai urban (30 kg/m șină, -viteză mică) |
±4mm |
Mai mic sau egal cu 8kN/m |
Șurub M8 + șaibă plată |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
60Si2MnA |
Galvanizare la cald-(mai mare sau egală cu 85μm) |
Transport regional de marfă (43–50 kg/m feroviar) |
-8-+4mm |
12–18 kN/m |
Șurub M10 + șaibă de blocare |
EN 13481-3, GB/T 13489 |
|
SKL 15-HD |
55SiMnVB |
Dacromet (mai mare sau egal cu 8μm) + zincare |
Exploatare grea-de transport (60–75 kg/m șină) |
-10-+6mm |
Mai mare sau egal cu 20 kN/m |
Șurub M12 + șaibă elastică |
AREMA 10, GB/T 13489 |
|
SKL 20-HS |
60Si2CrVA |
Dacromet + Sigilant (mai mare sau egal cu 10μm) |
-Raină de mare viteză (mai mare sau egală cu 250 km/h, 60 kg/m șină) |
-6-+4mm |
15–22 kN/m |
Șurub M14 + Piuliță de blocare |
TB/T 3562, EN 13481-2 |
Lista practică de inspecție a calității pentru clemele SKL de cale ferată
|
Articol de inspecție |
Metoda de testare |
Criteriul de promovare/eșec |
Planul de eșantionare |
Instrument/Referință |
|
Autenticitatea materialului |
PMI portabil (C/Si/Mn) |
C: 0,56-0,64% (60Si2MnA); Si:1,50–2,00% |
3 buc/lot |
Analizor PMI portabil |
|
Duritate și tenacitate |
Tester Rockwell + Test de impact |
Duritate: ±2 HRC din interval; Energie de impact Mai mare sau egală cu 80J/cm² |
5 buc/lot |
Tester Rockwell, Tester de impact |
|
Precizie dimensională |
Etrier digital + bloc manometru |
Diametru: ±0.2mm; Grosimea vârfului: ± 0,3 mm |
10 buc/lot |
Etrier digital de 0,01 mm |
|
Defecte de suprafață |
Vizual + 10× Lupă |
Fara fisuri/bavuri; Peeling acoperire Mai puțin sau egal cu 2 mm²; Rugina Mai mică sau egală cu gradul A |
Inspecție 100%. |
Lupă 10×, GB/T 15519 |
|
Stabilitatea forței de prindere |
Tester de forță dinamică |
Nu Mai mare sau egală cu 10% pierdere după 1000 de cicluri |
2 buc/lot |
Tester dinamic al forței de prindere |
|
Integritatea ambalajului |
Simularea vibrațiilor |
Fără deteriorare a stratului după vibrații de 1500 Hz |
3 pachete/lot |
Banc de testare a vibrațiilor |
