Descriere
Parametrii tehnici

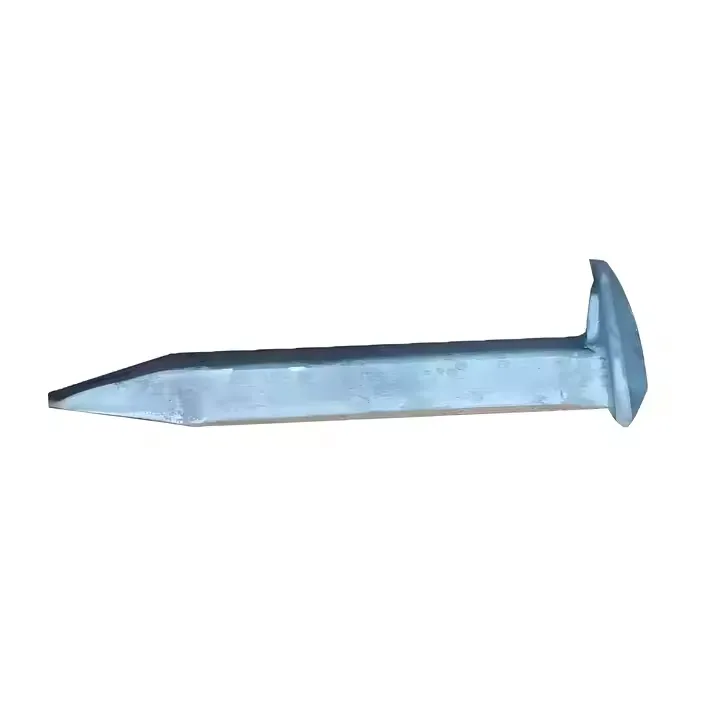

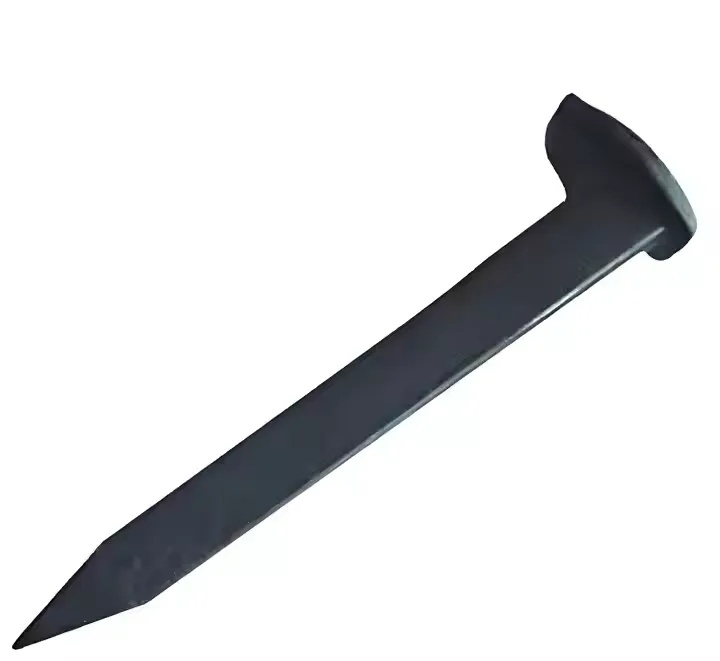

Spike pentru câini de cale ferată: specificații tehnice și standarde de materiale
| Categoria parametrilor | Clasa standard | Grad de utilizare grea- | Grad-rezistent la coroziune |
|---|---|---|---|
| Tipul de șină aplicabil | 40-50 kg/m șină | 50-60 kg/m șină | Toate tipurile de șine (de coastă/industriale) |
| Lungimea vârfului (L) | 127 mm ± 2 mm | 140 mm ± 2 mm | 127 mm ± 2 mm |
| Diametrul tijei (D) | 16 mm ± 0,5 mm | 18 mm ± 0,5 mm | 16 mm ± 0,5 mm |
| Înălțimea capului câinelui (H) | 32 mm ± 1 mm | 35 mm ± 1 mm | 32 mm ± 1 mm |
| Grad material | Q235B / A36 | 45# Oțel / 1045 | Oțel inoxidabil 316 |
| Rezistență la tracțiune | Mai mare sau egal cu 410 MPa | Mai mare sau egal cu 585 MPa | Mai mare sau egal cu 515 MPa |
| Tratarea suprafeței | Galvanizat la cald-(50μm) | Acoperire cu oxid negru | Doar pasivare |
| Duritate (HB) | 120-150 | 200-250 | 150-180 |
| Test de îndoire | Îndoiți 90 de grade fără fractură | Îndoiți 45 de grade fără fractură | Îndoiți 90 de grade fără fractură |
| Referință standard | GB/T 990, AREMA 4-3-4 | TB/T 447, UIC 864 | ASTM A276, ISO 3506 |
Spikes pentru câini de cale ferată: aplicații și întreținere de inginerie
| Contextul Ingineriei | Specificații de instalare | Criterii de inspecție | Pragul de înlocuire |
|---|---|---|---|
| Pista de dormit din lemn | Unghi de conducere: 45 grade ± 5 grade, adâncime de penetrare: mai mare sau egală cu 90 mm | Capul strâns la baza șinei, fără mișcare laterală | Head wear >5 mm, slăbire la impact |
| Reabilitarea traverselor din beton | Utilizați sistem de ancorare epoxidic, cuplu: 80-100 Nm | Adezivul de ancorare intact, fara fisuri in beton | Spike uplift >2 mm sub 10 kN tragere |
| Traseul curbei (R<400m) | Instalați pe ambele părți ale șinei, distanță sporită | Verificați lunar pentru slăbirea-indusă de fluaj | Orice schimbare vizibilă în poziția vârfului |
| Pista puntea podului | Este necesară-săibă de amortizare a vibrațiilor | Verificare trimestrială a cuplului | Fisura de oboseală la joncțiunea-la-capul |
| Îngheț-Zonă de îngheț | Guler anti-ridicare obligatoriu | Verificarea nivelului sezonier după dezgheț | Uplift deformation >3 mm |
| Metoda de conducere | Conducător manual de sanie / cu vârf hidraulic | Deformarea capului nu este permisă | Urme de sculă care provoacă concentrarea tensiunilor |
| Ciclul de întreținere | Inspecție vizuală la fiecare 6 luni | Utilizați un ecartament de palpație de 0,5 mm pentru verificarea distanței | Corrosion depth >0,5 mm (tipuri de oțel) |
| Îndepărtare/Reutilizare | Nu este recomandat pentru reutilizare structurală | Aruncați dacă tija prezintă gât | Straightness deviation >1% din lungime |
