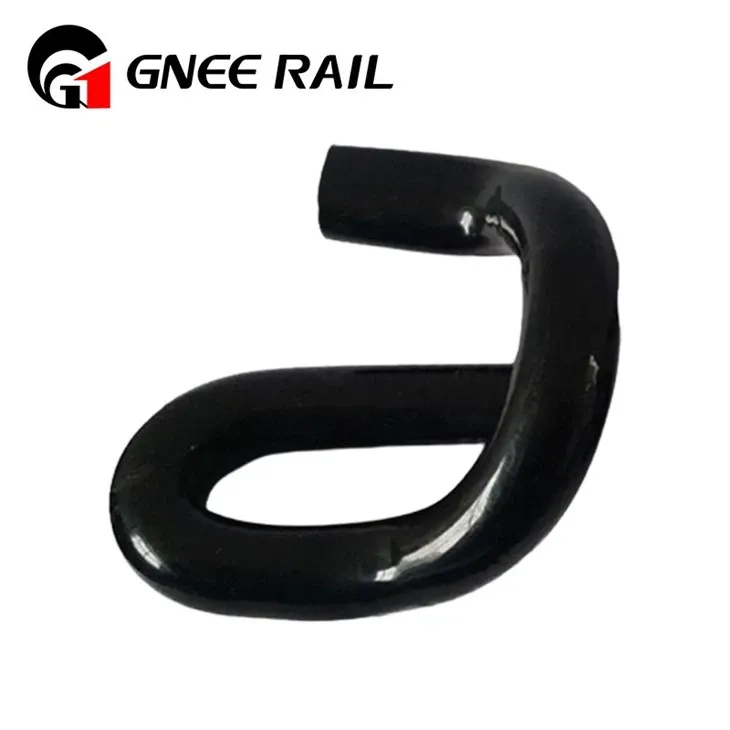

Clipuri E de cale ferată
|
Model |
Diametru |
Material |
Duritate |
Forța de prindere |
Tratament de suprafață |
Cale ferată și scenă aplicabile |
Elemente de fixare potrivite |
Masa per Clip |
Standardele de conformitate |
|
E10 |
φ10mm |
50CrVA |
39–44 HRC |
4-7 kN |
Electro-galvanizare (mai mare sau egală cu 18μm) |
Tramvai urban (încărcare 运量, 30 kg/m șină) |
Șurub M8 + șaibă plată |
~85g |
EN 13481-4, CJ/T 527 |
|
E14 |
φ14mm |
60Si2MnA |
42–47 HRC |
9-12 kN |
Galvanizare la cald-(mai mare sau egală cu 80μm) |
Transport regional de marfă (43–50 kg/m feroviar) |
Șurub M10 + șaibă de blocare |
~150g |
EN 13481-3, GB/T 13489 |
|
E16-HD |
φ16mm |
55SiMnVB |
45–50 HRC |
16–19 kN |
Dacromet (mai mare sau egal cu 8μm) + zincare |
Transport greu- (exploat minier, 60 kg/m șină) |
Șurub M12 + șaibă elastică |
~220g |
AREMA 10, GB/T 13489 |
|
E18-HS |
φ18mm |
60Si2CrVA |
46–51 HRC |
18–22 kN |
Dacromet + Sigilant (mai mare sau egal cu 10μm) |
-Viteză mare (mai mare sau egală cu 250 km/h, CRTS II) |
Șurub M14 + Piuliță de blocare |
~280g |
TB/T 3562, EN 13481-2 |
Lista rapidă de verificare a calității pentru clipurile E de cale ferată
|
Articol de inspecție |
Metoda de testare |
Criteriul de trecere rapidă/eșec |
Planul de eșantionare |
Instrument/Referință |
|
Validarea materialului |
PMI portabil (doar C/Si/Mn) |
C: 0,55-0,65% (pentru 60Si2MnA); Fără valori de-notă |
2 buc/lot |
Analizor PMI portabil |
|
Verificarea punctului de duritate |
Tester portabil Rockwell |
test 1 punct; În intervalul de model (±1 HRC max) |
3 buc/lot |
Tester Rockwell (scara HRC) |
|
Potrivire dimensională |
Pin (diametru) + riglă |
Diametru: ±0.2mm; Lungime: ± 0,5 mm (dacă este cazul) |
8 buc/lot |
Set de știfturi, riglă de oțel |
|
Calitatea suprafeței |
Scanare vizuală (fără lupă) |
Fara fisuri/bavuri vizibile; Pete de rugină Mai puțin sau egal cu 3 mm² |
100% (aleatoriu) |
Diagramă cu gradul de rugină (GB/T 15519) |
|
Forța de prindere (la punct) |
Indicator de forță simplificat |
Mai mare sau egală cu 90% din forța minimă a modelului (de exemplu, mai mare sau egală cu 8,1 kN pentru E14) |
1 buc/lot |
Indicator de forță portabil |
|
Ambalare și marcare |
Verificare vizuală |
Pungă anti-rugină intactă; Model/lotul lizibil |
2 pachete/lot |
Inspecție vizuală |
