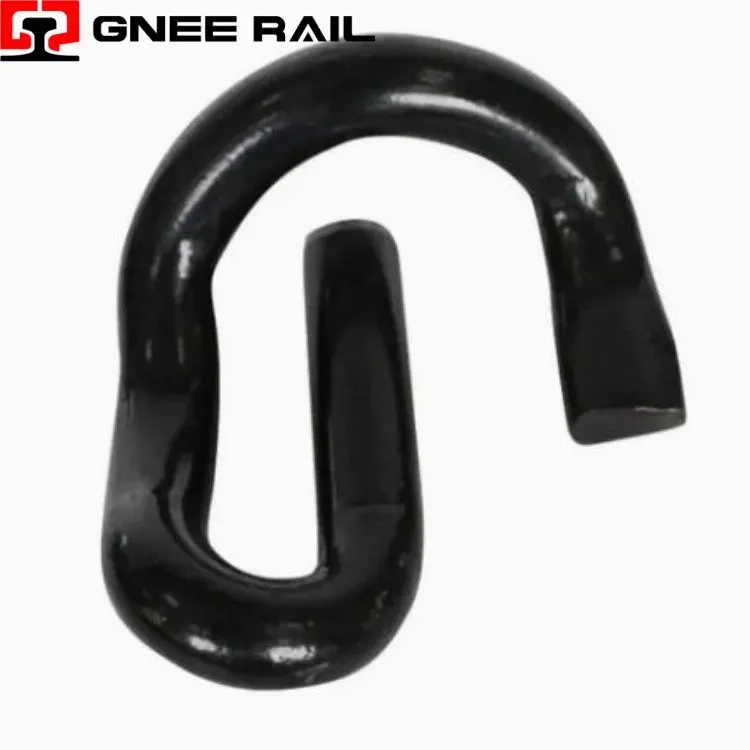

Sistem de prindere Rail E Clip
Railway E Clip este un element de fixare elastic din oțel conceput pentru fixarea șinelor de traverse de beton în sistemele de șine moderne. Produs din oțel cu arc-de calitate superioară, profilul său distinctiv în formă de E-oferă o forță de strângere precisă, în timp ce se potrivește mișcărilor dinamice ale căii. Acest clip permite instalarea și îndepărtarea rapidă fără unelte specializate. Designul său dovedit asigură performanță fiabilă în aplicațiile principale, de transport public și de transport greu-la nivel mondial.
Specificatii tehnice:
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Railway E Clip – Fixare elastică pentru șină |
| Grad material | 60Si2Mn / 51CrV4 / Echivalent oțel cu arc |
| Finisaj de suprafață | E-acoperire / fulgi de zinc / Geomet / Fosfatare |
| Diametrul firului | 14 mm – 16 mm (0,55 – 0,63 inchi) |
| Forța de prindere | 8 – 14 kN per clip (în funcție de sistem) |
| Deviație elastică | Raza de lucru 10 – 14 mm |
| Oboseala Viata | Mai mare sau egal cu 5 milioane de cicluri fără fractură |
Perspectivă de instalare și întreținere:
- Dispune de trei picioare paralele care formează forma E-pentru o distribuție echilibrată a forței arcului.
- Încorporează zone de tranziție curbate care reduc la minimum concentrația de stres în timpul deformarii.
- Proiectat cu geometrie simetrică care permite o instalare identică din ambele părți.
- Raport optimizat de lungime a piciorului, realizând cursa elastică maximă înainte de deformarea permanentă.
- Oferă o presiune de contact constantă pe piciorul șinei prin punctele de lagăr-formate cu precizie.
Întreținere și perspectivă operațională
- Instalat folosind un instrument simplu de pârghie, fără a necesita echipament de pre{0}}tensionare.
- Îndepărtat rapid în timpul întreținerii folosind același instrument de extracție.
- Găzduiește instalarea manuală, potrivită pentru locații de la distanță.
- Acceptă aplicații mecanizate pentru proiecte de-construcții de mare volum.
- Permite verificarea vizuală a așezării corecte prin alinierea vizibilă a clemelor.
Furnizor Gnee Professional
