șinăe Sistem de prindere CLIP

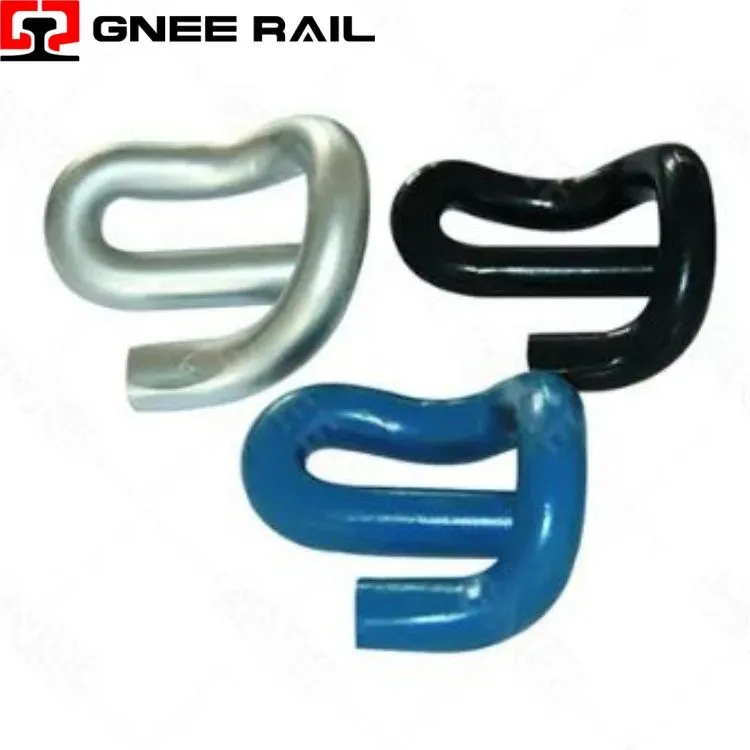

Railway E-Clip este un element de fixare cu arc tri-dimensional, caracterizat prin geometria sa distinctivă în formă de epsilon-, fabricat din oțel cu arc-siliciu-manganez de calitate superioară prin procese de prelucrare la rece-de precizie și tratament termic. Acest dispozitiv de fixare funcționează pe un principiu combinat de îndoire-torsiune, în care secțiunea centrală curbată funcționează ca o balama flexibilă, în timp ce brațele exterioare transmit forța de strângere piciorului șinei prin puncte de contact poziționate strategic.
Specificatii tehnice:
| Parametru | Caietul de sarcini | Caracteristica de performanță |
|---|---|---|
| Configurație arc | În formă de-Epsilon, tri-dimensionale | Operație combinată de îndoire{0}}torsionare |
| Denumirea aliajului | Oțel cu arc silicon-mangan | 55Si7 / 60Si2Mn / echivalent |
| Forța de prindere | La piciorul șinei, stare instalată | 11 – 16 kN (în funcție de variantă) |
| Deviație maximă | Gama elastica | deplasare verticală 18 – 22 mm |
| Protecție împotriva coroziunii | Acoperire cu fulgi de zinc-aluminiu | >1.000 de ore rezistență la pulverizarea cu sare |
Perspectivă de instalare și întreținere:
- Calea de încărcare tridimensională{0}:Geometria epsilon creează o configurație de arc ne-plană, în care vectorul de sarcină se deplasează de la vertical la angrenarea umărului la orizontal la contactul șinei, permițând transmiterea eficientă a forței prin corpul clemei.
- Zone de flexibilitate multiple:Trei zone de îndoire distincte-coroana, arcul central și brațele degetelor-funcționează în succesiune în timpul deflexiunii, distribuind efortul pe lungimea clipului, mai degrabă decât concentrând efortul într-un singur punct de balama.
- Caracteristică de rigiditate progresivă:Configurația geometrică generează o curbă de deformare ne-liniară-, unde rigiditatea crește progresiv odată cu deformarea, oferind un răspuns conform la sarcini normale și o reținere fermă la deplasări extreme.
Întreținere și perspectivă operațională
- Proces de stingere controlat:Tratamentul termic de precizie folosind călirea cu ulei urmată de revenire realizează o microstructură bainitică-martensitică uniformă care echilibrează duritatea cu duritatea la rupere pentru performanță rezistentă la impact-.
- Acoperire Shot Peening:Peeningul cu acoperire completă-la intensități controlate creează un strat de stres rezidual compresiv care se extinde cu 0,2–0,4 mm sub suprafață, închizând eficient defectele microscopice ale suprafeței care ar putea servi drept locuri de inițiere a oboselii.
- Atenuarea fragilizării prin hidrogen:Protocoalele stricte de coacere post-placare asigură evacuarea completă a hidrogenului după aplicarea de protecție împotriva coroziunii, păstrând ductilitatea în oțel cu arc cu duritate ridicată-.
Furnizor Gnee Professional
