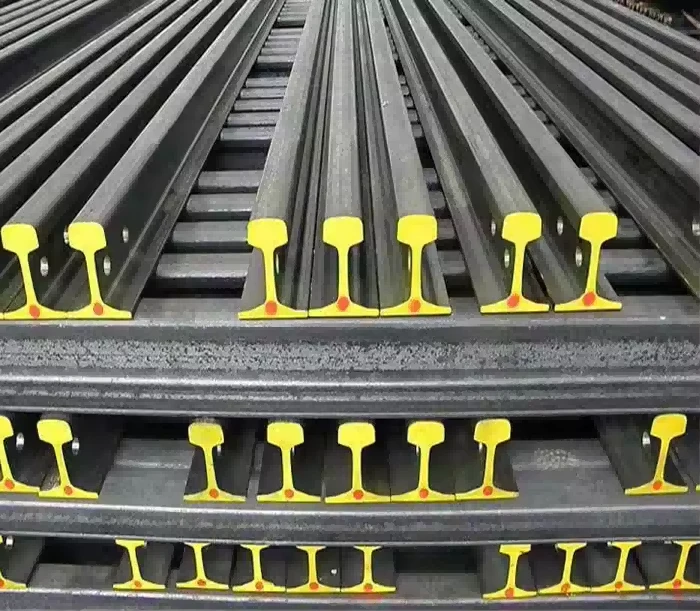

Căi ferate șină de oțel
|
Model (greutate/metru) |
Lățimea capului |
Grosimea Webului |
Lățimea bazei |
Înălțimea totală |
Raza capului șinei |
Oțel de calitate |
Sarcina aplicabilă pe osie |
Lungime standard (o singură bucată) |
Ciclul de întreținere |
Standardele de conformitate |
|
30 kg/m (Tramvai urban) |
51 mm |
9,0 mm |
100 mm |
107 mm |
12 mm |
U71Mn |
Mai mic sau egal cu 16t |
12m |
8–10 ani |
GB/T 2585-2007, EN 13674-1 |
|
50 kg/m (șină regională) |
65 mm |
15,5 mm |
132 mm |
152 mm |
14 mm |
U75V |
Mai mic sau egal cu 22t |
25m |
12–15 ani |
GB/T 2585-2007, UIC 860-4 |
|
60 kg/m (HSR 350 km/h) |
73 mm |
16,5 mm |
150 mm |
176 mm |
16 mm |
U78CrV |
Mai mic sau egal cu 25t |
50m (sudare continuă) |
20–25 de ani |
GB/T 2585-2007, TB/T 3436 |
|
67,41 kg/m (Transportare grea-SUA) |
74,6 mm |
17,5 mm |
152,4 mm |
185,7 mm |
18 mm |
1100A |
Mai mic sau egal cu 35t |
39 ft (11,89 m) |
10–12 ani |
AREMA 11, AAR M-101 |
|
37,46 kg/m (Regional Marea Britanie) |
61,9 mm |
12,7 mm |
122,2 mm |
128,6 mm |
13 mm |
900A |
Mai mic sau egal cu 20t |
18m |
9–11 ani |
BS 11-1985, EN 13674-1 |
|
56,9 kg/m (marfă australiană) |
69,1 mm |
15,9 mm |
139,7 mm |
168,3 mm |
15 mm |
900A |
Mai mic sau egal cu 28t |
30m |
13–16 ani |
AREMA 11, AS 1085.14 |
Lista de verificare a funcționării practice și a durabilității
|
Etapa de inspecție |
Element cheie |
Metoda de testare |
Criteriul de acceptare |
Regula de eșantionare/execuție |
Instrument/Referință |
|
Cec de intrare |
Dimensiunea și calitatea suprafeței |
Etrier digital + Inspecție vizuală |
Overall Height Tolerance: ±0.3mm; No Surface Scratches >Adâncime de 0,2 mm |
3 buc/șină de 100 m |
Etrier digital de 0,01 mm; Surface Profiler |
|
Performanță mecanică |
Rezistența la tracțiune și la încovoiere |
Mașină universală de testare |
Rezistența la tracțiune Mai mare sau egală cu 95% din min. Valoare; Deformare la îndoire Mai mică sau egală cu 1,5 mm (forță de 10 kN) |
1 mostră/lot |
Mașină universală de testare de 1000 kN |
|
Verificare întreținere |
Uzură și coroziune |
Indicator de uzură + Tester de acoperire |
Uzura capului șinei Mai mică sau egală cu 3 mm; Zona de rugină Mai mică sau egală cu 5% din suprafață |
5 puncte/km lunar |
Ecartamentul uzurii șinei; Tester de scurgeri de flux magnetic |
|
Evaluarea înlocuirii |
Oboseală Daune și dreptate |
Tester de oboseală + Indicator drepte |
Fără crăpături de oboseală; Abatere de rectitudine Mai mică sau egală cu 0,5 mm/m |
10% din Aging Rail |
Servo Tester de oboseală; 2m drepte |
