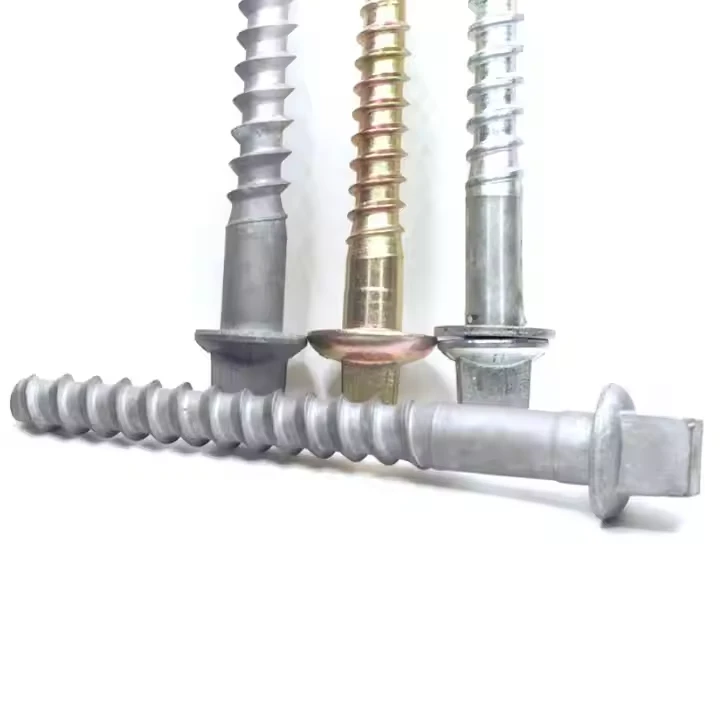

Spikes pentru câini de cale ferată
|
Model |
Lungimea totală |
Diametrul tijei |
Tip cap |
Tip tijă |
Material |
Tratarea suprafeței |
Adâncimea de ancorare |
Forța de tragere-(min.) |
Scenariu aplicabil |
Standardele de conformitate |
|
DS-100-L |
100 mm |
16 mm |
Cap pătrat |
Tijă netedă |
Oțel carbon Q235 |
Galvanizare la cald-(mai mare sau egală cu 85μm) |
80 mm |
8kN |
Tramvai ușor |
GB/T 152-2019, EN 13684-1 |
|
DS-125-M |
125 mm |
18 mm |
Cap rotund |
Tijă cu nervuri |
Oțel carbon Q345 |
Electro-galvanizare (mai mare sau egală cu 25μm) |
100 mm |
12kN |
Linie principală (pasager/marfă) |
GB/T 152-2019, AREMA 30 |
|
DS-150-HD |
150 mm |
20 mm |
Cap hexagonal |
Tija filetata |
Oțel carbon 45# |
Dacromet (mai mare sau egal cu 8μm) + zincare |
120 mm |
18kN |
Transport greu-(Miniere/Port) |
GB/T 152-2019, AREMA 30 |
|
DS-90-Metro |
90 mm |
14 mm |
Cap scufundat |
Tijă netedă |
Oțel carbon Q235 |
Acoperire epoxidică (mai mare sau egală cu 60 μm) |
70 mm |
6kN |
Metrou urban (traverse din lemn) |
GB/T 152-2019, TB/T 3395.2 |
|
DS-110-HS |
110 mm |
17 mm |
Cap pătrat |
Tijă cu nervuri |
Oțel carbon 35# |
Galvanizare la cald-(mai mare sau egală cu 100μm) |
90 mm |
10 kN |
Feroviar-de mare viteză (auxiliar) |
GB/T 152-2019, TB/T 3395.3 |
Lista de verificare a performanței și durabilității
|
Etapa de management |
Element cheie |
Test/Metoda de operare |
Criteriul de acceptare |
Regula de eșantionare/execuție |
Instrument/Referință |
|
Inspecție de intrare |
Material și dimensiune |
PMI portabil + șubler digital |
C: 0,17–0,24% (Q235); Abatere de lungime Mai mică sau egală cu ±2 mm; Abaterea diametrului Mai mică sau egală cu ±0,3 mm |
5 buc/lot; 10 buc/lot |
Analizor PMI portabil; Etrier de 0,01 mm |
|
Instalare |
Fixare și cuplu de ancorare |
Ancorare simulată + cheie dinamometrică |
Fits Sleeper Hole Without Gap (>0,5 mm); Cuplu de antrenare (coda de 18 mm: 35–50 N·m) |
15 bucăți/100 m șină |
Sleeper Hole Gauge; Cheie dinamometrică reglabilă |
|
În -Verificarea serviciului |
Scoateți-Forța și Rugina |
Pull-Test Machine + Sat-Spray Test |
Forță de tragere-Mai mare sau egală cu 80% din min. Valoare; Fără rugină după 400 de ore de pulverizare-sare (zincare la cald-imersie) |
3 buc/km trimestrial |
Aparat de testare digitală de tragere{0}; -Cameră de pulverizare cu sare |
|
Test de durabilitate |
Rezistenta la oboseala |
Banc de testare a vibrațiilor |
Fără slăbire după 1×10⁶ cicluri de vibrații (10Hz) |
2 buc/lot |
Tester de vibrații (1–50 Hz reglabil) |
|
Audit lot |
Integritatea capului |
Test de impact + Inspecție vizuală |
Nu se sparge capul după un impact de 10J; Fără deformare |
2% din lot (Min. 3 buc) |
Tester de impact Charpy; Lupa 10× |
