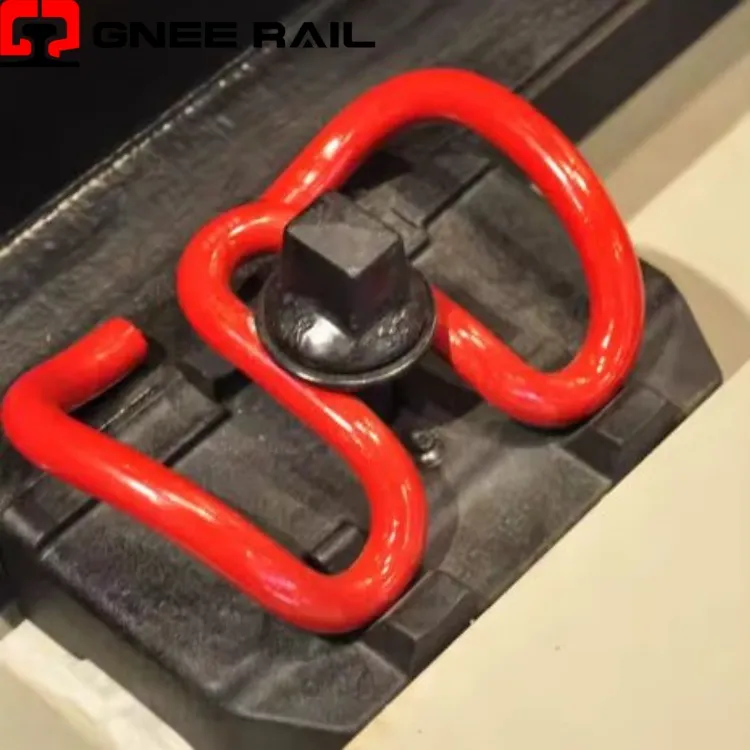

Sistem de prindere cu cleme șină skl
Railway SKL Clip este un element de fixare elastic-de înaltă performanță utilizat pe scară largă în sistemele feroviare grele-și de mare-viteză. Fabricat din oțel pentru arcuri premium, are o geometrie distinctă în formă de V-care oferă o forță de strângere superioară cu o deformare elastică excepțională. Această clemă permite tensionarea rapidă printr-o metodă simplă de instalare prin rotație. Designul său dovedit asigură o reținere fiabilă a șinei în condiții de sarcină extremă pe osie și în condiții de operare solicitante.
Specificatii tehnice:
| Parametru | Caietul de sarcini |
|---|---|
| Tip de produs | Railway SKL Clip – Clemă de fixare pentru șină elastică |
| Grad material | 38Si7 / 51CrV4 / EN 10089 Oțel pentru arc |
| Finisaj de suprafață | E-acoperire / fulgi de zinc / Geomet 500 / acoperire personalizată |
| Forța nominală de strângere | 12 – 18 kN per clip (în funcție de sistem) |
| Gama de deflexie elastică | 12 – 16 mm înainte de fixarea permanentă |
| Rotație de instalare | 90 grade – 120 grade din poziția liberă |
| Compatibilitate cu șine | UIC 60, 60E1, 54E1, 115RE, 136RE |
| Tip dormitor | Monobloc pre-beton pretensionat cu turnare-în umeri |
| Standard de testare | EN 13481-2 / AREMA Capitolul 30 / TB/T 3065 |
| Rezistenta la coroziune | Mai mare sau egală cu 720 de ore pulverizare cu sare (ISO 9227) |
Perspectivă de instalare și întreținere:
- Dispune de o geometrie optimizată în formă de V-pentru o rată progresivă a arcului la sarcină în creștere.
- Distribuie forța de strângere uniform pe piciorul șinei prin două puncte de contact.
- Realizează o deformare elastică maximă înainte de a intra în intervalul de deformare plastică.
- Încorporează curbe-de eliberare a stresului care minimizează concentrația de oboseală localizată.
- Proiectat cu configurație simetrică care permite orientarea reversibilă a instalării.
Întreținere și perspectivă operațională
- Instalat folosind inserția rotativă cu unelte hidraulice sau manuale standard.
- Obține o tensiune precisă prin unghiul de rotație controlat în timpul aplicării.
- Elimină nevoia de echipament de pre-tensionare cerut de alte tipuri de elemente de fixare.
- Permite îndepărtarea rapidă folosind rotația inversă fără instrumente de extracție specializate.
- Oferă verificarea constantă a forței de instalare prin feedback-ul rezistenței la rotație.
Furnizor Gnee Professional
