Descriere
Parametrii tehnici

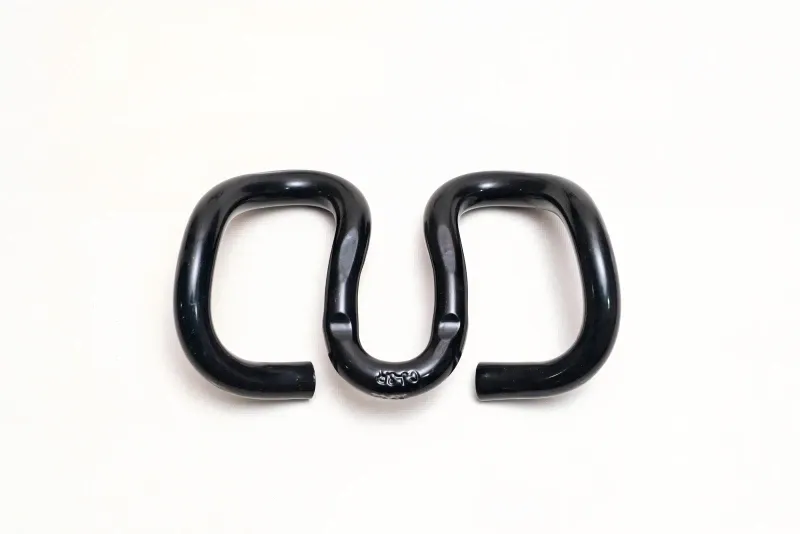

Fișă tehnică Railway SKL Clip - (versiune alternativă)
| Caracteristică | Caietul de sarcini |
|---|---|
| Numele produsului | Clip cu arc pentru calea ferată de tip SKL / dispozitiv de fixare elastic |
| Tip generic | Clip cu arc de torsiune |
| Funcția primară | Pentru a fixa șina pe placa de bază, mențineți ecartamentul șinei și asigurați o forță de strângere constantă. |
| Aplicație | Folosit în liniile balastate convenționale, covoare (comutatoare și treceri) și margini industriale. |
| Grad material | 60Si2MnA (Spring Steel) pe GB/T 1222, sau SUP-7 pe JIS, sau echivalent. |
| Tratarea suprafeței | Acoperire cu oxid negru(pentru uz general) sauGalben placat cu zinc(pentru o rezistență sporită la coroziune). |
| Caracteristici cheie | • Structură simplă • Instalare și demontare ușoară • Forță de prindere sigură • Cost-Eficient |
| Cuplul de instalare | 100 - 120 N·m (pentru referință, folosind o cheie manuală). |
| Forța de strângere (tipică) | 7.5 - 9.5 kN (variază în funcție de secțiunea șinei și cerințele de proiectare). |
| Secțiuni de șină aplicabile | 50 kg/m, 60 kg/m (UIC 54, UIC 60) și alte secțiuni comune. |
Comparație cu alte tipuri de clipuri
| Tip clip | Mecanism | Avantaje | Caz de utilizare tipic |
|---|---|---|---|
| Clip SKL (Arc de torsiune) | Levier și torsiune | Simplu, robust, cost redus, întreținere ușoară. | Linii convenționale, Sidings |
| Clip Nabla (de exemplu, SKL12) | Tensiune și îndoire | Forță de strângere mai mare, anti{0}}slăbire superioară. | Feroviar-de mare viteză, transport greu |
| Fastclip (de exemplu, Pandrol) | Compresie și primăvară | Nu este nevoie de șuruburi, instalare rapidă, elasticitate bună. | Trafic mixt, transport în masă |
| W-clip | Tensiune și îndoire | Forma simpla, cost foarte mic. | Tren ușor, șine industriale |
