șinăSistem de prindere SKL CLIP

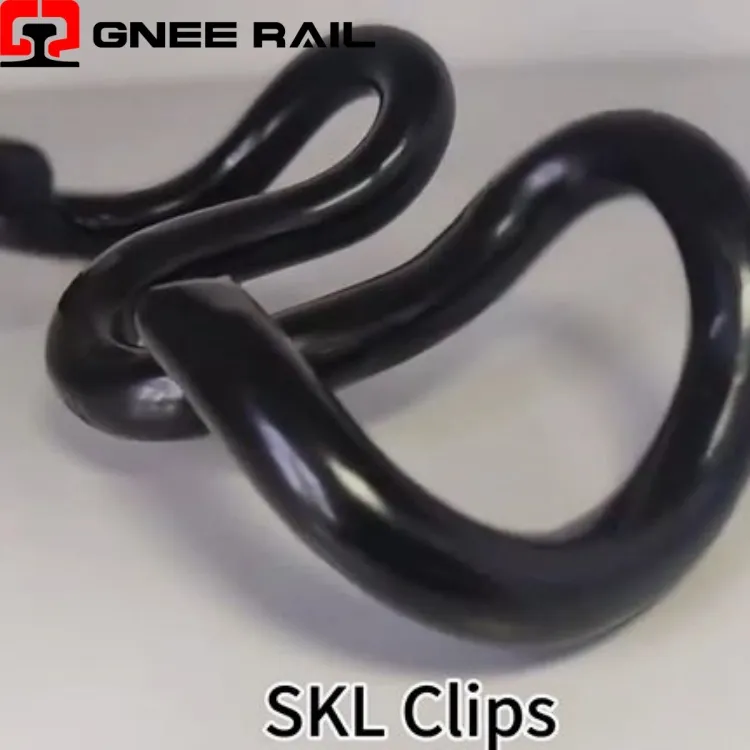

Railway SKL Clip este un element de fixare elastic elastic, în formă de V, fabricat din oțel cu arc micro-aliat de înaltă performanță, prin procese de forjare la cald-de precizie și procese de tratament termic controlat, proiectat special pentru fixarea directă pe traversele de beton prin turnare-standardizată în umeri. Distins prin configurația sa simetrică cu dublu-braț și geometria distinctă a coroanei, acest dispozitiv de fixare funcționează pe un principiu pur de îndoire, în care cele două picioare sunt deviate elastic în exterior în timpul instalării, transformând forța verticală aplicată în presiune de strângere orizontală susținută pe piciorul șinei.
Specificatii tehnice:
| Parametru | Caietul de sarcini | Caracteristica de performanță |
|---|---|---|
| Tip geometric | Braț dublu-simetric, în formă de V | Principiul pur al arcului de îndoire |
| Clasificarea materialelor | Oțel cu arc micro-aliat | Limita de curgere 1.100 – 1.300 MPa |
| Metoda de instalare | Introducere verticală cu unealtă hidraulică sau manuală | 20 – 35 kN forță de introducere |
| Deviație elastică | Deplasarea brațului din starea liberă | 20 – 28 mm pe braț |
| Temperatura de serviciu | Gama operațională completă | -45 grade până la +65 grade |
Perspectivă de instalare și întreținere:
- Raza coroanei optimizată:Profilul coroanei parabolice distribuie tensiunea de încovoiere uniform pe toată lățimea clipului, eliminând concentrațiile de tensiuni localizate care ar accelera oboseala în configurațiile mai simple cu arc V-.
- Grosimea secțiunii variabile:Secțiunea transversală-se micșorează progresiv de la coroană la vârf, potrivind distribuția materialului cu anvelopa momentului de încovoiere și reducând masa inutilă acolo unde nivelurile de solicitare sunt mai mici.
- Poziționarea axei neutre:Centroidul geometric este poziționat strategic pentru a se asigura că tensiunile de tracțiune și compresiune rămân echilibrate pe tot intervalul de deformare elastică, maximizând durata de viață la oboseală.
Întreținere și perspectivă operațională
- Implicare progresivă:Brațele de fixare sunt proiectate cu un cablu conic-în care se cuplează treptat buzunarele de la umăr în timpul instalării, reducând forțele de inserare maxime și permițând o așezare lină și controlată.
- Confirmare sonoră a locurilor:Un clic sau un clic distinct apare atunci când brațele de clemă se cuplează complet cu caracteristicile de reținere a umerilor, oferind operatorilor un feedback acustic imediat al instalării corecte.
- Prevenirea peste-inserție:Opritoarele mecanice încorporate în interfața umărului previn deformarea excesivă a clemei dincolo de limita elastică, protejând împotriva deformării plastice în timpul instalării.
