Sistem de prindere cu cleme șină skl

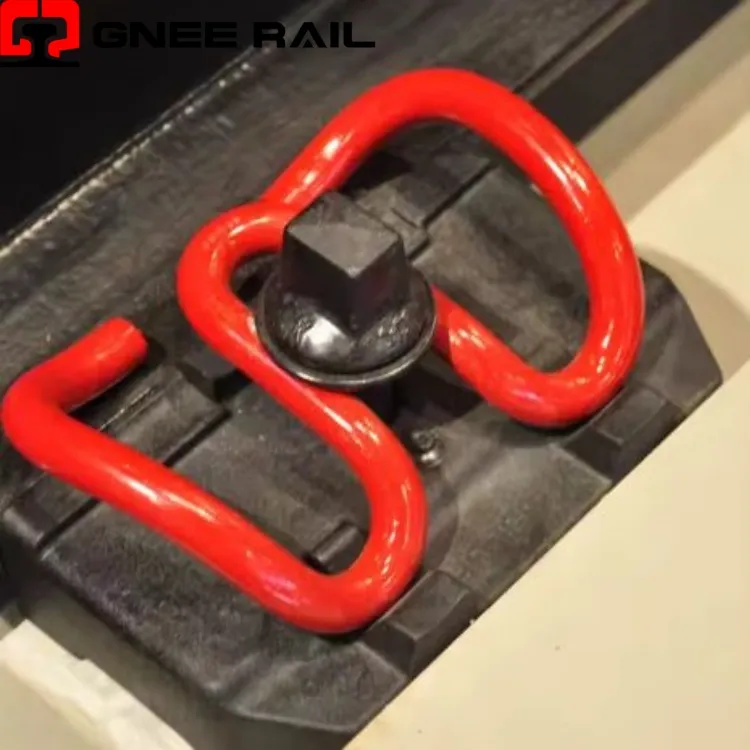

Clema SKL este un dispozitiv de fixare șină elastică fără-filet, cu un corp distinctiv cu arc elicoidal dublu-. Fabricat din oțel cu arc-de calitate superioară, generează o sarcină constantă prin deformare elastică. Clipul funcționează cu o placă de ghidare înclinată și un șurub pentru a ține piciorul șinei în siguranță de traversele de beton. Este un sistem de fixare standard pentru căile ferate moderne de-viteză mare și de transport greu-.
Specificatii tehnice:
| Parametru | Cerință standard | Valoare tipică |
|---|---|---|
| Familie de tip clip | Seria SKL | SKL-12 / SKL-14 / SKL-21 |
| Diametrul firului | Bară de oțel cu arc | 13,0 mm ± 0,2 mm |
| Calitatea oțelului | Standard EN 10089 | 60Si2CrA / 51CrV4 |
| Protecția suprafeței | Acoperire anti-coroziune | Zincat / oxid negru |
| Deformarea instalației | Călătorie de primăvară de lucru | 11 mm ± 1 mm |
| Încărcare minimă în vârful picioarelor | La abaterea specificată | 10 kN per clip |
| Sarcină maximă în vârful picioarelor | La abaterea specificată | 14 kN per clip |
| Cerință de oboseală | Fără fractură | 5 milioane de cicluri |
Perspectivă de instalare și întreținere:
- Se potrivește direct în umeri turnați fără a necesita adaptoare speciale pentru șine
- Funcționează cu majoritatea profilurilor feroviare internaționale, inclusiv UIC54 și UIC60
- Necesită un unghi specific al plăcii de ghidare care se potrivește cu panta bazei șinei
- Compatibil atât cu ansamblurile de fixare izolate cât și cu cele ne-izolate
- Componentele standard se potrivesc pe mai multe tipuri de traverse de la diferiți furnizori
Întreținere și perspectivă operațională
- Oferă fixare continuă în cazul schimbărilor extreme de temperatură de la -40 grade la +60 grade
- Absoarbe atât sarcinile verticale pe roți, cât și forțele laterale ale șenilei simultan
- Menține rezistența electrică atunci când este utilizat cu plăci de ghidare izolate
- Rezistă la deformarea permanentă chiar și după treceri grele repetate ale osiilor
- Nu se slăbește la vibrații, spre deosebire de conexiunile mecanice cu șuruburi
Furnizor Gnee Professional
