↵Sistem de prindere cu cleme șină Nabla

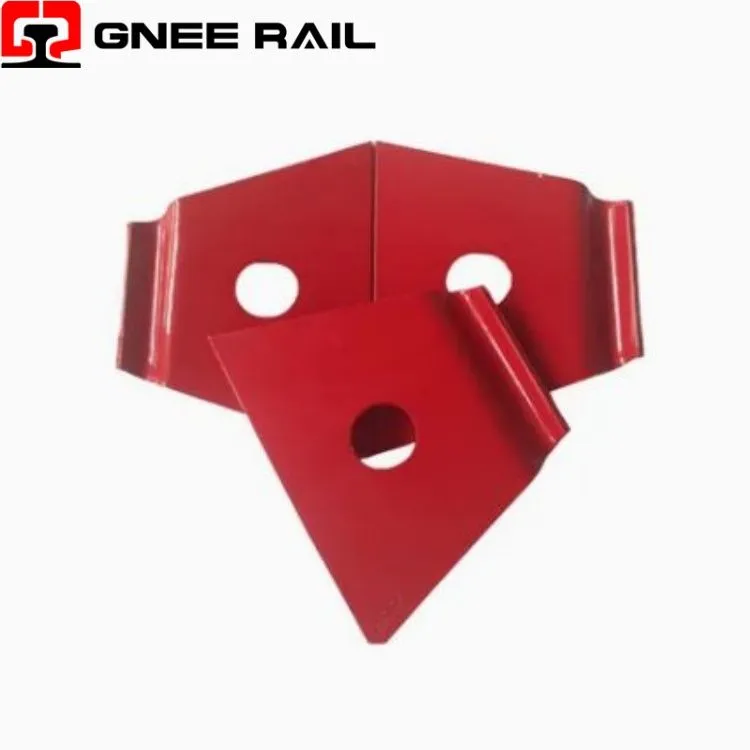

Railway Nabla Clip este un element de fixare cu arc simetric, cu secțiune plată-, numit după forma sa de deltă inversată (∇), proiectat pentru sistemele de șine de traverse din beton . Fabricat din oțel de arc 60Si2MnA/60Si2CrA de înaltă rezistență, cu duritate de 42-47 HRC, oferă o forță de strângere constantă prin deformare elastică. Sistemul include izolatori și șuruburi, oferind izolare electrică și absorbție superioară a forței laterale.
Specificatii tehnice:
| Parametru | Caietul de sarcini | Indicator de performanță |
|---|---|---|
| Forma geometrică | Profil inversat delta (∇)/V- | Secțiune-plată, design cu arc dublu- |
| Grad material | 60Si2MnA / 60Si2CrA | Duritate 42-47 HRC |
| Grosime | 4,0 mm – 4,5 mm | Bandă de oțel cu arc laminat-la rece |
| Oboseala Viata | 5 milioane de cicluri | Fără rupere conform EN 13146-4 |
| Rezistenta de izolare | Mai mare sau egal cu 1×10⁸ Ω per ansamblu | PA66+30% izolator din fibră de sticlă |
| Componentele sistemului | 2 cleme + 2 izolatoare + 2 țepi + 2 șaibe | Pe ansamblu scaun șină |
Perspectivă de instalare și întreținere:
- Designul secțiunii plane-creează o suprafață de sprijin dreptunghiulară largă, distribuind forța de strângere uniform pe piciorul șinei .
- Contactul cu suprafața largă previne efectele de indentare localizate de „brineling” comune cu clemele de sârmă rotunde-sub încărcături de trafic intens .
- Geometria dublă-simetrică a arcului oferă o distribuție uniformă a tensiunii, eliminând forțele de torsiune găsite în modelele de cleme asimetrice .
Întreținere și perspectivă operațională
- Izolatorii din nailon armat (PA66+30% fibră de sticlă) asigură rezistență la tracțiune mai mare sau egală cu 170 MPa și rezistență de izolație mai mare sau egală cu 1×10⁸ Ω .
- Șuruburile (oțel de grad 5.6, 35#) asigură o rezistență la tracțiune mai mare sau egală cu 500 MPa cu capacitate de îndoire la rece de 90 de grade.
- Sistemul poate fi pre-asamblat pe traverse înainte de livrare, permițând rate de construcție mai rapide .
Furnizor Gnee Professional
