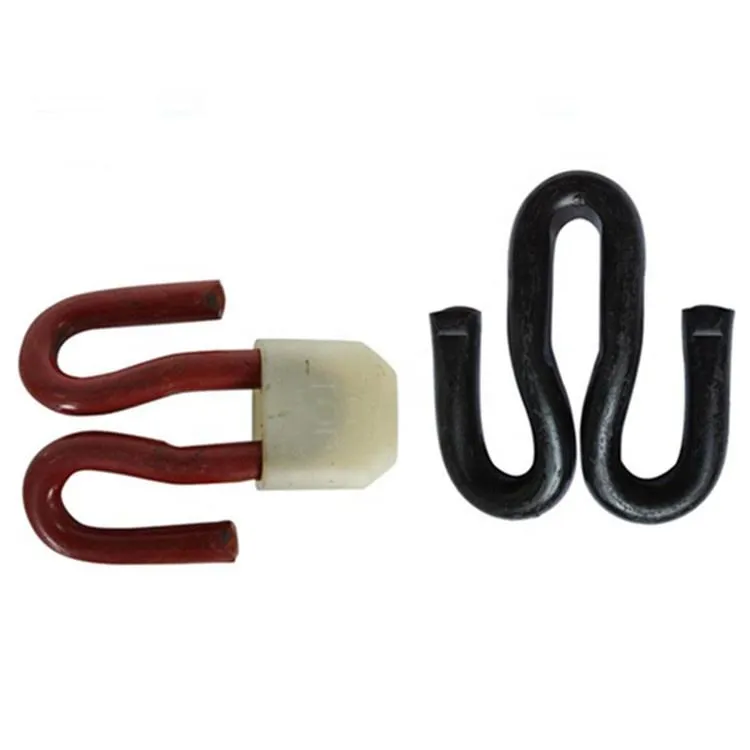

Agrafe rapide de cale ferată de oțel

Railway Clip este utilizat pentru a fixa șinele de placa de bază subiacentă împreună cu traversa de beton. Pentru a fixa șinele de placa de bază sau de traversă sunt folosite o varietate de tipuri diferite de cleme de rezistență grea, una dintre ele fiind clema E, care are forma unei agrafe de hârtie. Un altul este clema de tensiune SKL, care este, de asemenea, cel mai utilizat tip din întreaga lume. Altele precum KPO Clamp și Nabla Clip, folosite și în diferite situații.

Descriere

Parametrii tehnici

Parametrii tehnici ai clemelor rapide de cale ferată

Model	Diametrul firului	Material	Gama de duritate	Forța de prindere	Oboseala Viata	Tratarea suprafeței	Greutate pe bucată
FC-13-LT	φ13mm	55Si2Mn	40–45 HRC	6–8 kN	Mai mare sau egal cu 2,0×10⁶ cicluri	Electro-galvanizare (mai mare sau egală cu 18μm)	0,32 kg
FC-15-MD	φ15mm	60Si2MnA	42–47 HRC	9–11 kN	Mai mare sau egal cu 3,0×10⁶ cicluri	Galvanizare la cald-(mai mare sau egală cu 75μm)	0,45 kg
FC-17-HD	φ17mm	60Si2CrA	44–49 HRC	12–14 kN	Mai mare sau egal cu 4,0×10⁶ cicluri	Dacromet (mai mare sau egal cu 12μm)	0,58 kg
FC-19-HS	φ19mm	55SiMnVB	46–51 HRC	15–17 kN	Mai mare sau egal cu 5,0×10⁶ cicluri	Acoperire ceramică (mai mare sau egală cu 22μm)	0,72 kg
FC-11-SP	φ11mm	38Si7	38–43 HRC	5-7 kN	Mai mare sau egal cu 1,5×10⁶ cicluri	Acoperire epoxidică (mai mare sau egală cu 45μm)	0,25 kg

Potrivirea aplicației și a componentelor pentru Railway Fast Clips

Model	Tipul de cale ferată aplicabil	Secțiunea șină asortată	Componente compatibile	Sarcina maximă pe osie	Standard de conformitate
FC-13-LT	Tramvai urban / Tramvai ușor	18–22 kg/m metrou ușor	Pad izolator PA66, șurub de tensionare M14	Mai mic sau egal cu 5 t	EN 13481-4, TB/T 3395.1
FC-15-MD	Linia principală regională	UIC 54, șină 38–50 kg/m	Placă de bază QT500-7, șurub de tensionare M16	Mai mic sau egal cu 20 t	DIN 17221, GB/T 1222
FC-17-HD	Linie de marfă grea-de transport	UIC 60, 50–60 kg/m șină grea	Șaibă 55SiMnVB, șurub de tensionare M18	Mai mic sau egal cu 30 t	AREMA 10, TB/T 3562
FC-19-HS	Căi ferate de-de mare viteză	60 kg/m șină cu viteză mare-	Manșon izolator ceramic, șurub M20	Mai mic sau egal cu 17 t	EN 13481-2, GB/T 3077
FC-11-SP	Căi ferate industriale	22–30 kg/m șină industrială	Tampă de cauciuc, șurub de tensionare M12	Mai mic sau egal cu 10 t	BS 970, GB/T 4357

gnee-furnizor profesionist

Steel Railway Rail Fast Clips
