Sistem de prindere Rail E Clip

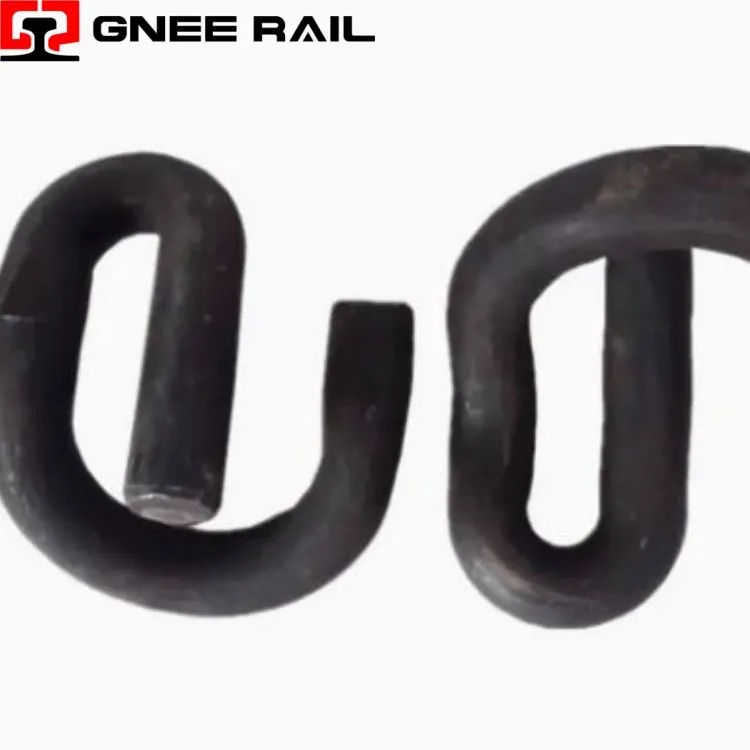

Railway E-Clip este un element de fixare elastic cu arc cu o geometrie distinctă în formă de epsilon-, conceput pentru sistemele de căi de traverse din beton. Fabricat din -oțel cu arc de înaltă calitate prin formare de precizie și tratament termic, oferă forță de strângere susținută prin deformare elastică. Designul cu buclă închisă-asigură o reținere pozitivă în interiorul turnului-în umeri, oferind o retenție fiabilă pentru șine pentru aplicații de-viteză mare, de transport greu- și de transport în masă din întreaga lume .
Specificatii tehnice:
| Parametru | Caietul de sarcini | Indicator de performanță |
|---|---|---|
| Forma geometrică | Profilul Epsilon (ε). | Distribuția stresului în trei-zone |
| Grad material | Oțel arc 60Si2Mn / 55Si7 | Duritate 42-48 HRC |
| Forța de prindere | 11-15 kN per clip | <15% relaxation after 5M cycles |
| Deviație elastică | Mișcare verticală de 18-22 mm | Acomodează decontarea căii |
| Protecție împotriva coroziunii | Acoperire cu fulgi de zinc-aluminiu | >1.000 de ore pulverizare cu sare |
| Oboseala Viata | >5 milioane de cicluri | Certificat EN 13146-4 |
Perspectivă de instalare și întreținere:
- Forma epsilon (ε) creează un arc cu mai multe-raze care distribuie tensiunea de încovoiere în trei zone distincte de îndoire .
- Geometria călcâiului cu buclă închisă-se blochează pozitiv în buzunarul de la umăr, prevenind ejectarea în cazul vibrațiilor de-înaltă frecvență .
- Rigiditatea progresivă a arcului oferă un răspuns conform la sarcini normale, oferind în același timp o reținere fermă în timpul deplasării extreme a șinei.
- Configurația simetrică a brațului asigură o forță de strângere echilibrată pe ambele părți ale piciorului șinei pentru o reținere constantă a ecartamentului.
Întreținere și perspectivă operațională
- Oțelul cu arc siliciu-mangan (60Si2Mn / 55Si7) asigură echilibrul durității-duratei necesar pentru încărcarea ciclică .
- Formarea la cald-aliniază structura granulației cu traiectoria tensiunii clemei, creând căi de încărcare neîntrerupte pentru o durată de viață sporită la oboseală .
- Călirea și revenirea controlate realizează o duritate de 42-48 HRC cu microstructură uniformă pe toată secțiunea transversală .
Furnizor Gnee Professional
