șinăe Sistem de prindere CLIP

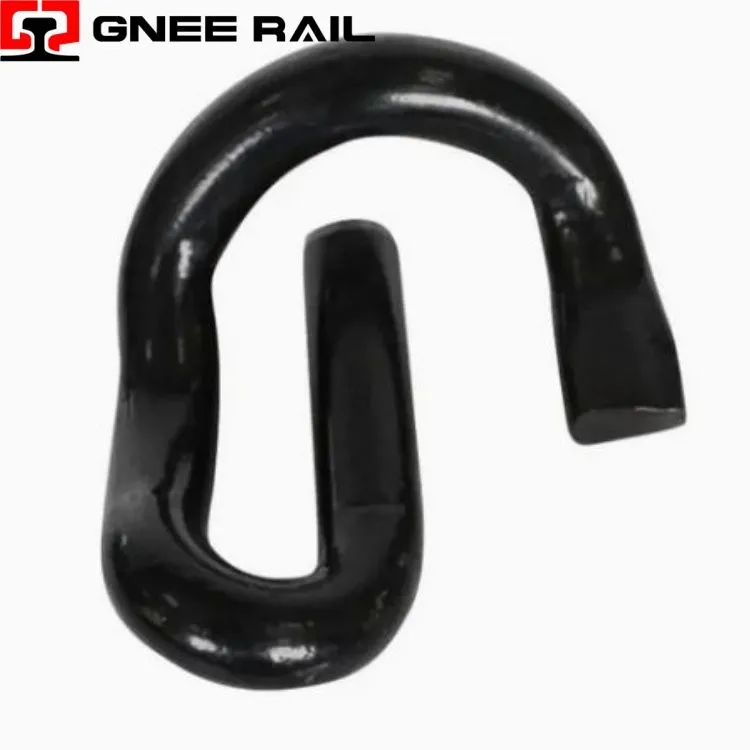

Railway e-Clip este o componentă de fixare din oțel forjat, de înaltă-performanță, concepută pentru sistemele de prindere elastică a șinelor. Funcționând ca un arc de forță constantă ne-liniar, acesta utilizează o îndoire geometrică precisă pentru a exercita o forță de strângere susținută asupra piciorului șinei, absorbind eficient sarcinile dinamice de impact din materialul rulant. Spre deosebire de elementele de fixare rigide, această componentă menține integritatea ecartamentului și oferă rezistență electrică ridicată în timp ce găzduiește dilatarea termică și contracția șinei, făcând-o esențială pentru infrastructura modernă a căii de traverse din beton.
Specificatii tehnice:
| Categoria de caracteristici | Parametru / Caracteristică | Valoarea performanței |
|---|---|---|
| Tip geometric | Arc ne-liniar, cu forță constantă | Contact în 2 puncte (degete și călcâi) |
| Specificația materialului | Oțel pentru arc (de exemplu, 60Si2Mn / 51CrV4) | Rezistența la tracțiune: 1.300 – 1.500 MPa |
| Forța de prindere | Sarcina nominală la vârf | 10 kN – 14 kN per clip (static) |
| Oboseala Viata | Rezistenta la ciclul de incarcare | >5 milioane de cicluri @ 3 mm deformare |
| Protecție împotriva coroziunii | Acoperire anti-coroziune | Rezistență la pulverizarea cu sare > 800 ore (ISO 9227) |
Perspectivă de instalare și întreținere:
- Forța de prindere constantă:Proiectat cu o sarcină specifică pentru a menține forța constantă de reținere-șinei în ciuda ciclurilor de încărcare repetitive.
- Rezistenta la oboseala:Fabricat din oțel cu arc cu silicon-de înaltă calitate-mangan, pentru a rezista la peste 5 milioane de cicluri de solicitare dinamică fără deformare permanentă.
- Capacitate mare de deviere:Capabil să suporte o ridicare verticală semnificativă a șinei (până la 12–15 mm), menținând în același timp contactul, prevenind deraierea din cauza „pompării” traversei.
Întreținere și perspectivă operațională
- Instrument-Extragere gratuită:Proiectat pentru instalare și demontare rapidă folosind o bară simplă de pârghie izolată, eliminând necesitatea preselor hidraulice în timpul întreținerii căii.
- Indicator vizual clar:Dispune de un spațiu definit „călcâi-la-umăr”, care le permite inspectorilor de cale să verifice vizual adâncimea și tensiunea corecte de inserare cu un indicator de mers/nu{2}}go.
- Manipulare-o singură bucată:Elimină complexitatea asamblarii asociată cu sistemele de cleme cu șuruburi, reducând numărul de componente libere necesare pentru fiecare scaun de șină.
Furnizor Gnee Professional
