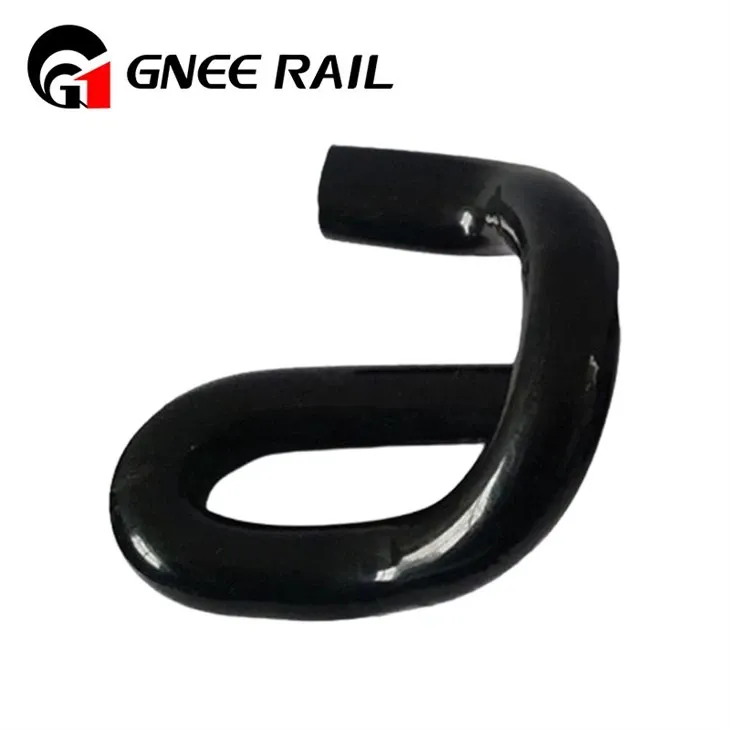

↵Sistem de prindere șină e clip
Railway Clip este utilizat pentru a fixa șinele de placa de bază subiacentă împreună cu traversa de beton. Pentru a fixa șinele de placa de bază sau de traversă sunt folosite o varietate de tipuri diferite de cleme de rezistență grea, una dintre ele fiind clema E, care are forma unei agrafe de hârtie. Un altul este clema de tensiune SKL, care este, de asemenea, cel mai utilizat tip din întreaga lume. Altele precum KPO Clamp și Nabla Clip, folosite și în diferite situații.
Specificatii tehnice:
| Caracteristică | Categorie | Specificație/Caracteristică | |
|---|---|---|---|
| Specificația materialului | Fabricarea | Oțel cu arc înalt-carbon (de obicei 0,60-0,75% C) cu aliaj de siliciu-mangan | |
| Procesul de tratament termic | Fabricarea | Austempering sau călire și revenire pentru a obține o duritate de 42-48 HRC | |
| Speranța de viață a proiectării | Ciclu de viață | 15-25 ani in functie de densitatea traficului si conditiile de mediu | |
| Viteza de instalare | Operațional | 150-300 de cleme pe oră per operator cu scule mecanice de antrenare | |
| Gama tipică de încărcare la vârf | Performanţă | 8-12 kN inițial, menținând 7-10 kN pe toată durata de viață | |
| Interval de funcționare de temperatură | de mediu | -40 de grade până la +80 grade fără o degradare semnificativă a performanței | |
Perspectivă mecanică și de instalare
Managementul forței tridimensionale-: Transpune forța de strângere orizontală de la clema șinei într-o combinație de presiune verticală asupra traversei și reținere laterală pe piciorul șinei.
Distribuția și concentrarea stresului: Proiectat cu raze și unghiuri specifice pentru a distribui tensiunile mari de contact de la clemă pe o zonă mai largă atât a traversei, cât și a clemei în sine, reducând la minimum deformarea plastică.
Angajarea piciorului șinei: Prezintă un profil de contact prelucrat cu precizie, care sprijină în siguranță piciorul șinei, prevenind ridicarea și controlând unghiul de înclinare a șinei (de obicei 1:40 sau 1:20).
Perspectivă de instalare, întreținere și integrare a sistemului
- Fundație pentru montaj de fixare: Acționează ca punct de ancorare la care sunt conectate toate celelalte componente (clemă, izolator, posibilă placă de tensionare), definind geometria miezului sistemului.
- Interfață de dormit: Proiectat pentru a fi fie înglobat în beton în timpul turnării traverselor, fie fixat în siguranță de traverse din lemn/oțel prin șuruburi sau adezivi, asigurând o conexiune permanentă.
- Întreținerea ecartamentului: Esențial pentru menținerea ecartamentului precis al căii; uzura sau deteriorarea suprafeței de ghidare a umărului duce direct la lărgirea gabaritului.
- Înlocuire modulară: În multe sisteme, umerii uzați sau deteriorați pot fi înlocuiți individual, fără a necesita înlocuirea întregii traverse, facilitând întreținerea-eficientă din punct de vedere al costurilor.
Furnizor Gnee Professional
