Sistem de prindere Rail E Clip

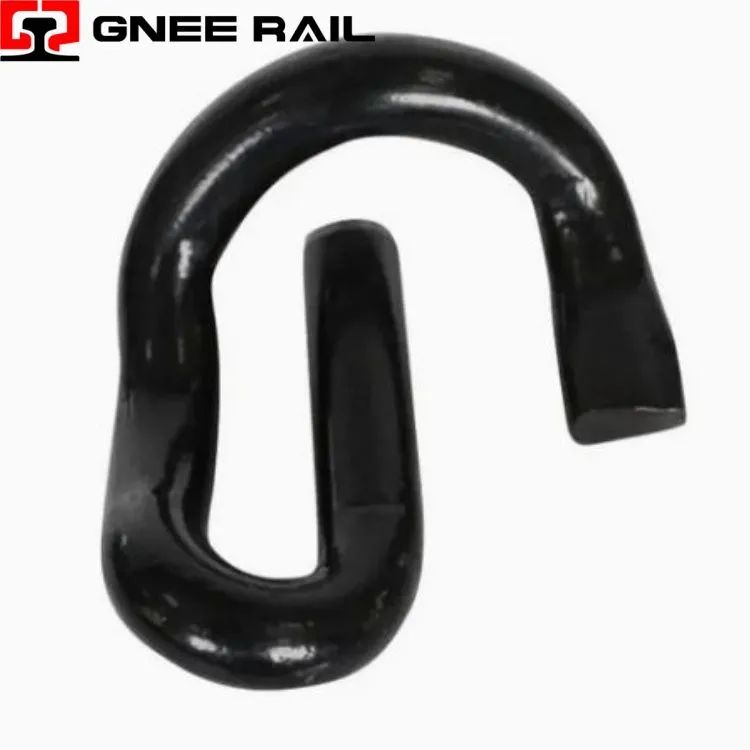

Railway E-Clip este o componentă elastică de fixare din oțel cu arc în formă de litera „E” care fixează șinele pe traversele din beton sau din lemn în sistemele de cale ferată . Fabricat din aliaje de-oțel cu arc de înaltă calitate, cum ar fi 60Si2MnA, această clemă de auto-tensionare oferă forță de strângere continuă prin designul său geometric distinctiv . Clipul E-funcționează fără filete, bazându-se pe deformarea elastică pentru a menține sarcina constantă în vârful piciorului, în timp ce găzduiește expansiunea termică, vibrațiile dinamice și sarcinile pe roți .
Specificatii tehnice:
| Parametru | Caietul de sarcini | Valoare/Interval tipic |
|---|---|---|
| Grad material | Aliaj de oțel cu arc | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Gama de duritate | HRC | 42-48 |
| Sarcină de vârf (16 mm dia.) | kgf | 500-700 |
| Sarcină de vârf (18 mm dia.) | kgf | 750-900 |
| Sarcină de vârf (20 mm dia.) | kgf | 1100-1400 |
| Oboseala Viata | Cicluri | 5 milioane fără fractură |
| Forța maximă a arcului | kN/clip | 14 |
| Tipuri de șine aplicabile | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Perspectivă de instalare și întreținere:
- Necesită instrumente de tensionare specializate pentru introducerea și îndepărtarea corectă
- Nu este necesară ajustarea cuplului datorită designului de auto-{0}}tensionare fără filet
- Inspecție vizuală posibilă fără dezasamblare pentru verificări rapide ale stării
- Adâncimea de inserție de 10-12 mm deflexie recomandată pentru o durată optimă de viață la oboseală
- Distanța dintre arcul din spate și umăr trebuie să rămână între 3-9 mm
Întreținere și perspectivă operațională
- Oferă o forță maximă de strângere de 14 kN per clip pentru securitatea șinei
- Realizează 5 milioane de cicluri de oboseală fără rupere sub încărcare standard
- Concentrarea tensiunilor critice situată la curbura interioară a arcului posterior
- Menține rezistența la fluaj și stabilitatea la torsiune pentru șenile sudate
- Gama de duritate HRC 42-48 asigură recuperarea elastică după deformare
Furnizor Gnee Professional
