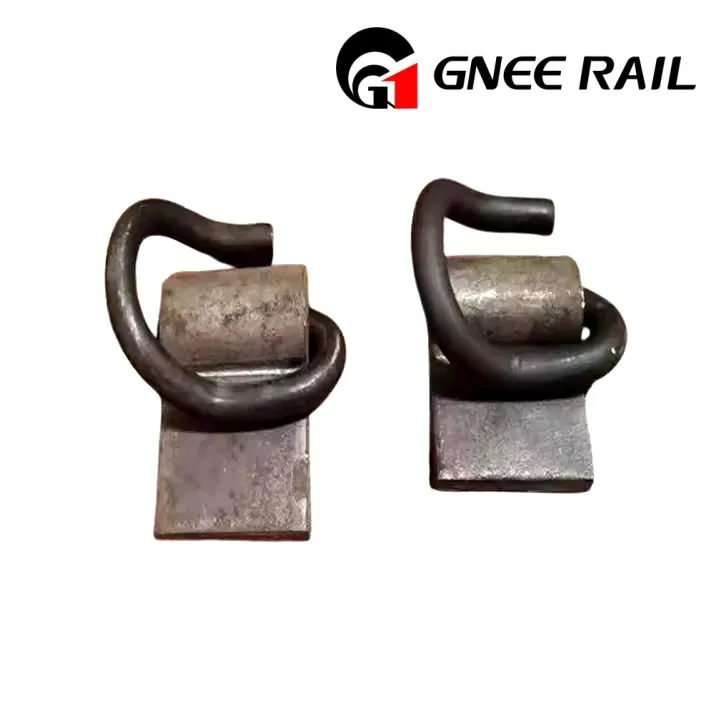

Clipuri de șină E20

Clemele șinelor sunt componente esențiale pentru fixarea șinelor de legătură sau placa de bază, asigurând stabilitatea șinei și siguranța operațiunilor trenurilor. Cunoscute și sub denumirea de cleme de cale ferată, cleme de șină elastică, cleme de șină și cleme de traverse de cale ferată, aceste piese sunt esențiale pentru menținerea ecartamentului corect al căii ferate. Clemele de șină E20 fac parte din seria de clipuri de șină Pandrol și sunt clasificate în gama de tip E. Ca furnizor de încredere și profesionist, GNEE Rail este specializată în fabricarea diferitelor cleme de șină, inclusiv modele precum E1809, E2052, E1804, E2055, E2005, E2006, SKL1, SKL12, SKL3, SKL14, PR309, PR309, PR41501, PR4501, PR4501 16, Fast 1501, Fast1502, Fast 1508 și Fast 1600. Toate produsele noastre îndeplinesc standardele internaționale și pot fi personalizate în funcție de nevoile dumneavoastră. Contactați-ne pentru mai multe informații.

Specificație E20 Rail Clips

Articol nr	Material	Diametru	Lungimea clipului	Lățimea clipului	Greutate	HRC	Presiune	Test de oboseală
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E2001	60Si2Mn	ø18			0.6	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E2007	60Si2Mn	ø18	105±5	38 max	0.62	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
PR309	60Si2Mn	ø19	130		0.91	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
PR601	60Si2Mn	ø19			0.8	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
PR415	60Si2Mn	ø20			0.8	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
PR601	60Si2Mn	ø20				44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
DI	60Si2Mn	ø18	100±3			44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E18	60Si2Mn	ø18	100±3			44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E19	60Si2Mn	ø18	100±3			44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
E20	60Si2Mn	ø18	100±3			44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
SKL12	60Si2Mn	ø13			0.53	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
Clip rapid-1508	60Si2Mn	ø15			0.58	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
Clip rapid-1501	60Si2Mn	ø15			0.58	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză
Clip rapid-16	60Si2Mn	ø16			0.6	44-48	Mai mare sau egal cu 9,5 KN	De 5000000 de ori fără pauză

Specificația materialului E20 Rail Clips

Serie	Tip	Duritate	Material	Viața de oboseală	Suprafaţă
Clip de șină E	E1,E2,E3	{}HRC	60Si2MnA: C:{{0}}.56-0.64, Mn:0.{60-0.9{0, Si:1.60-2 .00, Cr: mai mic sau egal cu 0,35, P: mai mic sau egal cu 0,03, S: mai mic sau egal cu 0,03 60Si2CrA: C:{{0}}.56-0.64, Mn:0.{40-0.7{0, Si:1.40-1 .80,Cr:0.70-1.00 P: Mai mic sau egal cu 0,03, S: Mai mic sau egal cu 0,03 55Si2Mn: C:{{0}}.52-0.60, Mn:0.60-0.90, Si:1. 50-2.00,Cr: mai mic sau egal cu 0,35 P: mai mic sau egal cu 0,03, S: mai mic sau egal cu 0,03 38Si7: C:{{0}}.35-0.42, Mn:0.{50-0.80, Si:1.50-1 .80, P: mai mic sau egal cu 0,03, S: mai mic sau egal cu 0,03	Pentru Dia.18 este 3 milioane de cicluri fără rupere. Pentru Dia.20 este 5 milioane de cicluri fără rupere.	Simplu (uns), negru oxid, vopsire color sau la cererea clientului.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Vossloh clip& Clemă șină forjată	SKL1	{}HRC
Clip de șină PR	PR309	{}HRC
	PR401
	PR601
	PR85
Putem fabrica, de asemenea, cleme de șine personalizate după desenele sau mostrele dvs.!
